Diagramme Paquetage - Définition de Vue

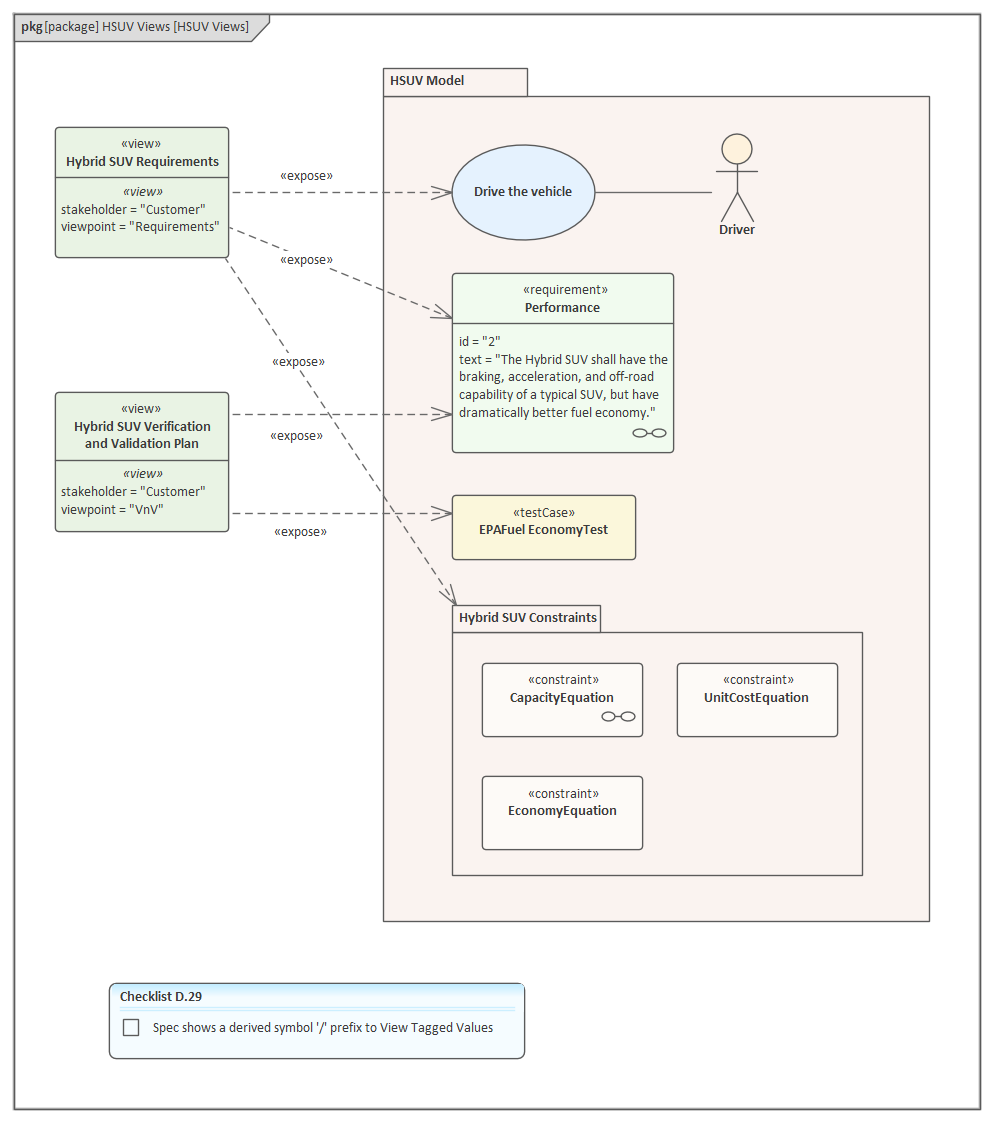

Ce diagramme montre l'utilisation de la relation Expose, qui est un dispositif graphique pour indiquer les éléments (y compris Paquetages ) qui font partie de la vue. Les Exigences et Vérification et Vues ont des relations d'exposition sortantes qui ciblent un certain nombre d'éléments dans le modèle. Cela fournit un moyen utile d'indiquer les éléments impliqués dans la vue ; par exemple, on peut voir sur le diagramme que la vue Hybrid SUV Exigences expose le Drive Vehicle Use Case, une Performance Requirement et un Paquetage contenant un groupe de contraintes SUV.

En utilisant certains des outils de visualisation riches en fonctionnalité , il serait également possible de visualiser à quelles Vues un élément donné a participé, par exemple le cas d'utilisation du véhicule de conduite pourrait apparaître dans un certain nombre de Vues différentes.
