Tableaux de Décision expliqués

Décision Tableaux est l'une des expressions les plus couramment utilisées et offre une grande flexibilité avec la définition de règles permettant une expression logique qui est logiquement "OR-ed", ce qui n'est pas possible dans un certain nombre d'autres types d'expression.

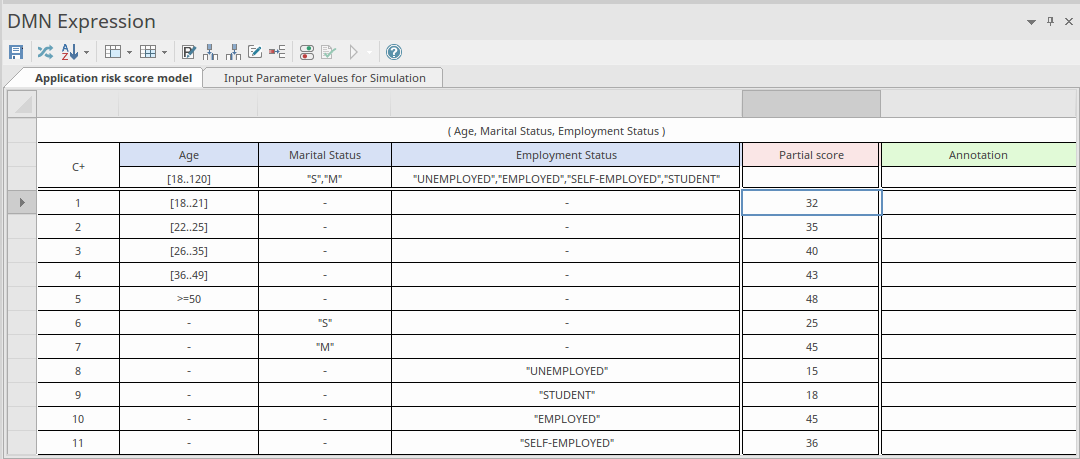

Ce diagramme montre l'anatomie du Tableau de Décision , dont les parties sont discutées dans les sections suivantes. Un Tableau de Décision est essentiellement un ensemble de règles qui seront évaluées lors de l'exécution de la Décision . Chaque règle contient un nombre quelconque d'entrées, et lorsque la logique est exécutée et qu'une règle est sélectionnée, les sorties définies par rapport à cette règle seront renvoyées. Les expressions d'entrée d'une règle donnée sont combinées sous la forme d'un ' AND ' logique, de sorte que chaque expression d'entrée d'une règle doit avoir la valeur True avant que la règle ne soit sélectionnée.

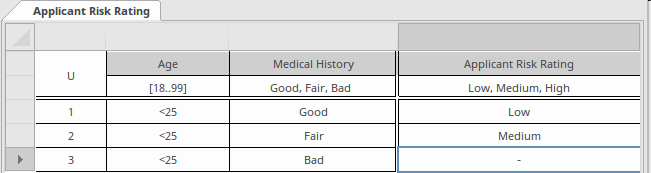

Dans cet exemple, il y a deux colonnes d'entrée - Age et Antécédents médicaux. Pour la sortie Facteur de risque du candidat = Moyen, les candidats âgés de moins de 25 ans AND leurs antécédents médicaux doivent être acceptables.

Hit d'accès

Chaque Tableau de Décision doit avoir une Hit Policy qui spécifie comment les règles définies dans le tableau seront évaluées. La valeur par défaut est 'U', signifiant 'Unique', ce qui signifie que les règles ne doivent pas se chevaucher et qu'une et une seule règle sera sélectionnée. Il existe un certain nombre de politiques d' Hit qui renvoient une seule ligne (Unique, Any, Priority, First) et un certain nombre qui renvoient plusieurs lignes (Output Order, Rule Order, Collect). Hit stratégies d'accès sont expliquées plus en détail dans la rubrique ultérieure Hit d'accès .

Liste des règles

Un Tableau de Décision est essentiellement un ensemble de règles qui définissent les entrées et les sorties. Les règles peuvent être orientées horizontalement ou verticalement et peuvent contenir n'importe quel nombre d'expressions d'entrée et une ou plusieurs expressions de sortie.

Liste des clauses d'entrée

Chaque clause d'entrée consiste en une expression définie dans chaque règle du tableau . Les expressions comprennent généralement une ou plusieurs valeurs d'entrée, par exemple 'Age>25'.

Liste des clauses de sortie

Chaque clause de sortie se compose d'une expression qui peut être un simple élément ou comprendre une ou plusieurs valeurs d'entrée, par exemple 'High, Medium, Low'.

La barre d'outils Tableau de Décision contient un certain nombre de facilités pour travailler avec les tableaux , y compris l'ajout de lignes et de colonnes, la fusion de cellules et la validation du tableau pour l'exactitude syntaxique et logique. Pour plus de détails sur la barre d'outils Tableau de Décision , voir le Rubrique d'aide Toolbar for Decision Table Editor .
