Le Diagramme de construction

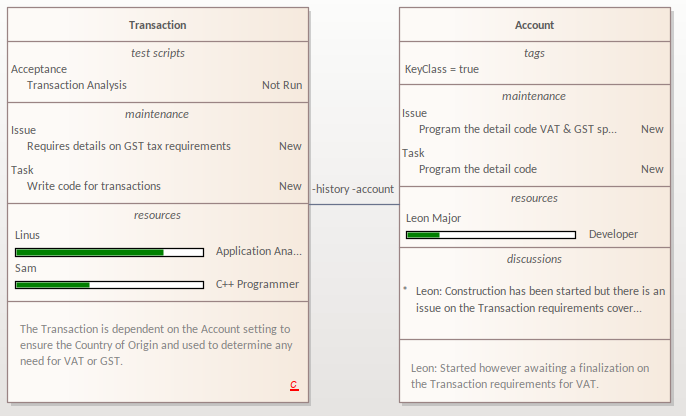

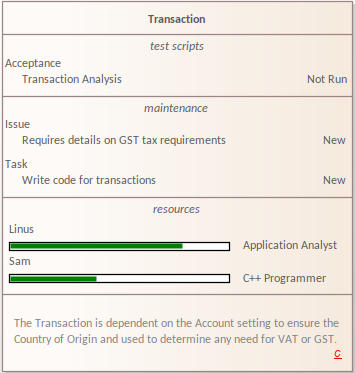

Un diagramme de construction est une version graphique de l'onglet « Détails » de la fenêtre Inspecteur. Il présente les caractéristiques et fonctionnalités attribuées à l'élément sélectionné, là où fonctionnalités ont été créées. Chaque type de fonctionnalité est affiché dans un compartiment d'élément distinct.
Pour accéder à un diagramme de construction pour un élément, soit :
- Dans un diagramme , cliquez-droit sur l'élément | Nouveau Diagramme enfant | Diagramme de construction, ou
- Dans l'onglet « Projet » ou « Contexte » de la fenêtre Navigateur , cliquez-droit sur l'élément | Ajouter | Diagramme de construction
- Sélectionnez un Paquetage dans le Navigateur
- Sélectionnez ' Nouveau Diagramme ' dans le menu contextuel Navigateur
- Définir la perspective sur « TOUTES Perspectives »
- Sélectionnez « Étendu » dans le volet « Sélectionner à partir de »
- Sélectionnez « Construction » dans le volet « Types de Diagramme ».
- Étiquettes
- Exigences
- Contraintes
- Tester
- Entretien
- Discussions
- Révisions
- Ressources
- Projets pour les décisions, Événements , les enjeux et les tâches
- Notes
- Contenu Paquetage
La visibilité des compartiments dépend de la présence de détails dans les fonctionnalités spécifiques.
Les compartiments possibles affichés sur l'élément sont sélectionnables par l'utilisateur parmi une gamme de compartiments. Pour modifier cela :
- Cliquez sur le diagramme (ou appuyez sur )
- Dans la fenêtre Propriétés , sélectionnez « Éléments »
- Cochez les options dans le groupe « Afficher les compartiments ».
Note qu'un élément Acteur utilise par défaut la notation rectangulaire sur un diagramme de construction.
