Créer Diagrammes Azure

Vous pouvez créer un diagramme en cliquant avec le bouton droit sur son Paquetage parent et en sélectionnant l'option de menu ' Nouveau Diagramme ' pour afficher la page à onglet ' Constructeur de diagramme ' de la dialogue ' Constructeur de Modèle '.

Si vous n'avez pas sélectionné la perspective Microsoft Azure , cliquez sur l'icône et sélectionnez « Analyse > Microsoft Azure ».

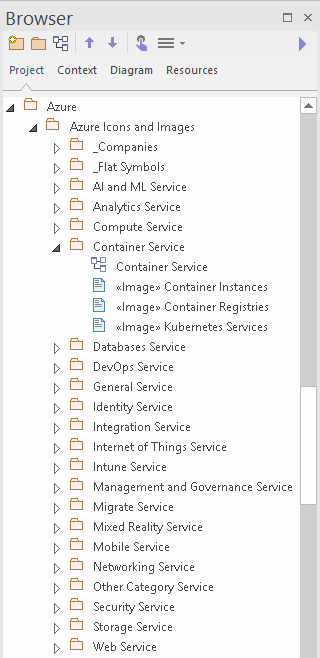

Dans le champ « Diagramme », saisissez un nom approprié pour le diagramme . Dans le panneau « Sélectionner depuis », cliquez sur « Azure ». Dans le panneau « Types Diagramme », cliquez sur « Azure ». Cliquez ensuite sur le bouton « Créer Diagramme ». La page « Azure » de la boîte à outils Diagramme s'ouvre, affichant quelques types d'éléments de base UML pour Azure . Cependant, vous créez vos diagrammes à partir des images glissées sur le diagramme depuis les Paquetages Bibliothèque Azure que vous avez importés, comme illustré ici :

Note que les diagrammes Azure sont automatiquement définis sur Style personnalisé, et lorsque vous cliquez-droit sur un élément du diagramme vous pouvez utiliser les icônes Style personnalisé dans la barre d'outils Styles personnalisés.

Chaque Paquetage du motif « Icônes et images Microsoft Azure » téléchargé possède un diagramme qui montre chaque image incluse dans le Paquetage .

Pour ajouter une de ces images à votre diagramme , localisez-la dans la fenêtre Navigateur en procédant comme suit :

• Recherchez-le par nom ou
• Ouvrir le diagramme du Paquetage dans lequel vous pensez qu'il devrait se trouver, le trouver dans le diagramme et appuyer sur Alt+G pour mettre en surbrillance l'élément Image dans la fenêtre Navigateur

• Ajoutez-le comme élément avec une icône
• Ajoutez-le comme élément avec une image, ou
• (Si vous avez déjà créé un élément à partir de l'icône) Ajouter comme lien
