Présentation Diagrammes Paquetage

Le diagramme Paquetage est un diagramme simple qui décrit visuellement la structure du référentiel, y compris les relations entre Paquetages et les autres Paquetages et éléments. diagrammes Paquetage paraissent assez simples avec un nombre réduit d'éléments :

• Modèle
• Bibliothèque d'Équipe
• Paquetage
• Vue
• Vue Point
• Partie prenante

Ceux-ci sont reliés par une série de relations.

Encore une fois, le nombre de relations est assez limité, mais chacune a une signification spécifique dans le diagramme .

• Se conformer
• Dépendance
• Importer
• Endiguement
• Réalisation
• Affiner
• Exposer

Comme tous les éléments SysML, ils présentent un aspect à la fois graphique et textuel. notes peuvent être ajoutées à chaque Paquetages et à ses relations afin de clarifier la fonction de l'élément ou du connecteur. Le diagramme Paquetage peut contenir tout type d'élément de modèle, mais il contient généralement Paquetages . Enterprise Architect étend la spécification SysML en proposant plusieurs façons innovantes de visualiser Paquetages et leur contenu sur un diagramme Paquetage . Ces options sont accessibles dans le menu qui s'affiche lorsqu'un Paquetage est glissé de la fenêtre Navigateur vers un diagramme .

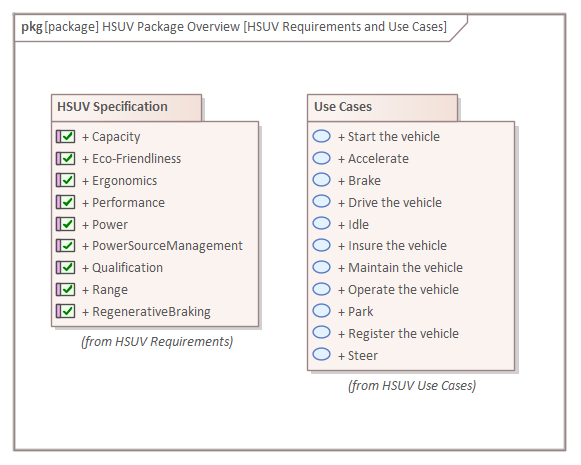

Dans ce diagramme nous pouvons voir que le modélisateur a sélectionné l'option « Élément Paquetage » et a défini la visibilité des compartiments de l' object diagramme Paquetage pour afficher Paquetage contenu. Les options de visibilité des compartiments sont disponibles dans le menu contextuel de chaque object diagramme , et Enterprise Architect les modifie dynamiquement en fonction du type d'élément et des compartiments disponibles.

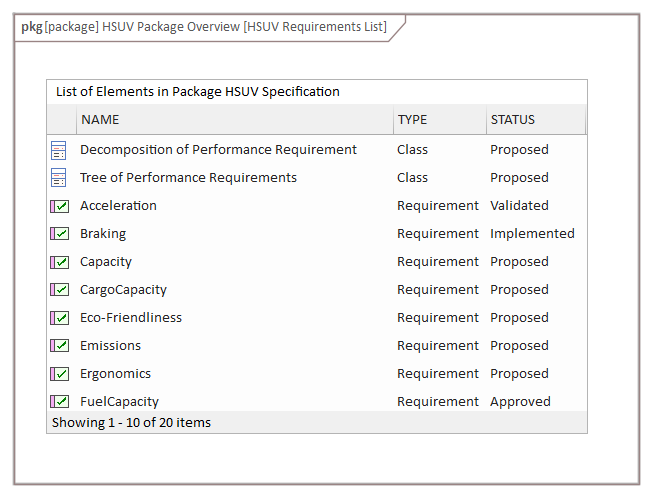

Dans le diagramme suivant, l'ingénieur a choisi l'option « Paquetage sous forme de liste », qui s'appuie sur un code SQL autogénéré et configurable par l'utilisateur pour créer une liste dynamique d'éléments basée sur les métadonnées de l'élément Paquetage . On retrouve ici la même liste d'exigences, mais cette fois-ci, plusieurs propriétés sont également affichées.

Vous pouvez créer autant de diagrammes Paquetage vous le souhaitez pour définir ou visualiser la structure du référentiel. Pour plus d'informations, consultez la rubrique d'aide sur Diagramme Paquetage .

Création de Diagrammes Paquetage

Un diagramme Paquetage peut être créé à partir de plusieurs emplacements dans l' Interface Utilisateur , en sélectionnant :

• Ruban de conception - Ajouter une icône sur le panneau Diagramme
• Barre d'outils de la fenêtre Navigateur - Icône Nouveau Diagramme
• Menu contextuel de la fenêtre Navigateur - Nouveau Diagramme

Les options d'accès afficheront toutes la même dialogue ; il s'agit simplement de points d'entrée différents vers les mêmes fonctionnalités de l'outil. Nous utiliserons le ruban Conception pour créer un diagramme Paquetage .

Sélectionnez d'abord l'emplacement du diagramme Paquetage dans le Navigateur . Il peut s'agir d'un Paquetage ou d'un élément, mais il est courant d'insérer diagrammes Paquetage dans un Paquetage . Une fois l'emplacement Paquetage sélectionné dans le Navigateur , sélectionnez l'option du ruban :

Conception > Diagramme > Ajouter Diagramme

Sélectionner cette option ouvre l'onglet Constructeur de diagramme dans la dialogue Constructeur de Modèle . Vous y sélectionnez le type de diagramme et son diagramme ; le nom par défaut est celui du Paquetage ou de l'élément qui diagramme contient. Avec la perspective SysML et la version de SysML sélectionnées, une liste de types de diagramme s'affiche, vous permettant de sélectionner le diagramme Paquetage . Cliquez sur le bouton « Créer Diagramme pour créer un nouveau diagramme Paquetage à l'emplacement sélectionné dans la fenêtre Navigateur . La Vue Diagramme s'ouvre, vous permettant d'ajouter des éléments et des connecteurs décrivant la structure du système et sa division en groupes structurels. Enterprise Architect affiche également les pages « Paquetage » de la boîte à outils, qui contiennent les éléments et les relations définis par la spécification SysML pour la construction diagrammes Paquetage . D'autres pages de la boîte à outils peuvent être ouvertes, si nécessaire, en plus des pages « Éléments communs » et « Relations communes », toujours disponibles.

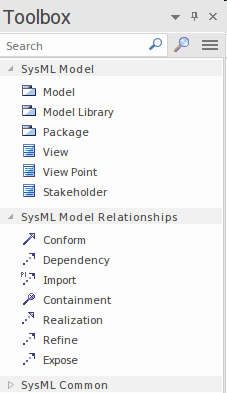

Les éléments et connecteurs les plus importants utilisés avec le diagramme Paquetage sont :

Éléments

• Modèle - utilisé pour définir une partie de haut niveau du système
• Bibliothèque d'Équipe - utilisée pour définir un ensemble d'éléments réutilisables
• Paquetage - utilisé pour créer une unité structurelle de base
• Vue - utilisé pour définir ce qu'une partie prenante verra lors de la visualisation
• Point de vue - utilisé pour définir un point de référence pour une vue
• Partie prenante - utilisé pour décrire les personnes ou les parties ayant un intérêt matériel

Connecteurs

• Se conformer
• Dépendance
• Importer
• Endiguement
• Réalisation
• Affiner
• Exposer

Les éléments peuvent être ajoutés au diagramme par glisser-déposer depuis la boîte à outils vers la Vue Diagramme . Il est recommandé de commencer par définir Modèle et les Bibliothèques Modèle . Lorsqu'une icône Modèle ou Bibliothèque d'Équipe est glissée de la boîte à outils vers un diagramme , le modélisateur est invité à saisir un nouveau nom Paquetage via cette dialogue :

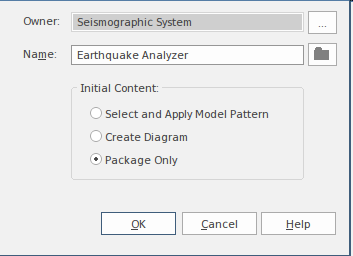

Une fois le nom Paquetage saisi, un nouvel élément Paquetage est créé sur le diagramme . Lors de la création d'un Paquetage depuis la boîte à outils ou de son insertion dans la fenêtre Navigateur , le modélisateur dispose de plusieurs options, comme indiqué dans le dialogue de cette capture d'écran.

Comme décrit précédemment, lorsqu'un Paquetage existant est glissé depuis la fenêtre Navigateur (ou copié à partir d'un diagramme existant), Enterprise Architect vous permet de le créer de différentes manières, comme indiqué dans cette capture d'écran :
