Diagrammes Exigences

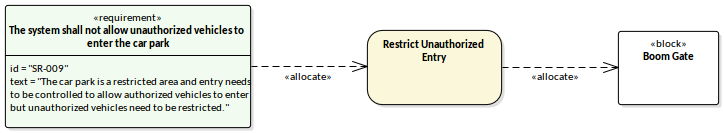

Le diagramme Exigences permet de visualiser Exigences et leurs relations avec d'autres éléments, y compris d'autres Exigences . Il existe bien sûr d'autres façons de visualiser Exigences , mais pour de nombreuses parties prenantes, le diagramme Exigences est plus attrayant car il offre une représentation graphique des connexions des Exigences avec d'autres parties importantes du modèle, notamment les parties prenantes, architecture , la conception et les tests. Ce diagramme illustre comment visualiser Exigences et leurs liens avec d'autres éléments. Une exigence interdisant l'accès au parking aux véhicules non autorisés est alloué à l'activité « Restreindre les véhicules non autorisés », qui est elle-même alloué à un Bloc représentant la barrière.

Un diagramme Exigences peut être créé à partir de plusieurs emplacements différents dans l'interface utilisateur, y compris à partir de l'option de ruban « Conception > Diagramme > Ajouter Diagramme ».

La dialogue ' Constructeur de Modèle ' s'affichera avec la page à onglet ' Constructeur de diagramme ' sélectionnée.  Le diagramme Exigences peut être sélectionné dans la liste des types diagramme SysML. Pour plus d'informations, voir la rubrique d'aide Modélisation Exigences SysML .
