Présentation Diagrammes Paramétriques

Un diagramme Paramétriques permet de visualiser les équations et leurs paramètres dans un contexte particulier sous la forme de propriétés de contrainte. Chacune de ces propriétés représente une utilisation d'un bloc de contrainte qui a généralement été défini sur un diagramme de définition Bloc .

Le cadre d'un diagramme Paramétriques représente le ConstraintBlock propriétaire, il sera donc nommé comme tel et les éléments qui apparaissent sur le diagramme seront des propriétés de contrainte, qui sont des instances des ConstraintBlocks dont le Bloc propriétaire est composé, montrant ainsi la composition de la contrainte.

Création de Diagrammes Paramétriques

Un diagramme Paramétriques peut être créé à partir de plusieurs emplacements dans l' Interface Utilisateur , en utilisant l'une de ces options :

• Ruban de conception - Ajouter une icône Diagramme sur le panneau Diagramme
• Barre d'outils de la fenêtre Navigateur - Icône Nouveau Diagramme
• Menu contextuel de la fenêtre Navigateur - Nouveau Diagramme

Nous utiliserons l'option « Conception » du ruban pour créer un diagramme Paramétriques . Dans la fenêtre Navigateur , sélectionnez d'abord le Paquetage où vous souhaitez placer le diagramme .

Contrairement à la plupart des autres diagrammes SysML, le diagramme Paramétriques est généralement inséré sous son Bloc de contraintes. Une fois l'emplacement sélectionné dans la fenêtre Navigateur , sélectionnez :

Conception > Diagramme > Ajouter Diagramme

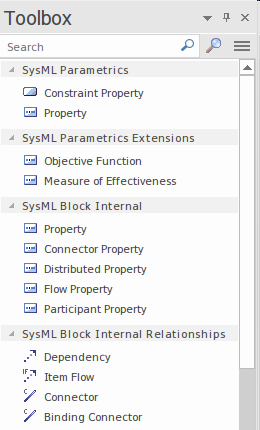

Sélectionner cette option ouvre la dialogue « Nouveau Diagramme », vous permettant de nommer le diagramme ; le nom par défaut sera celui du Bloc de contraintes auquel diagramme appartient. Une fois la perspective SysML et la version de SysML sélectionnées, une liste de diagrammes s'affiche, vous permettant de sélectionner le diagramme Paramétriques . Cliquez sur le bouton OK pour créer un nouveau diagramme Paramétriques à l'emplacement sélectionné dans la fenêtre Navigateur . La Vue Diagramme s'ouvre, vous permettant d'ajouter des éléments et des connecteurs décrivant les équations et les paramètres. Enterprise Architect affiche également les pages « Paramétriques » de la boîte à outils Diagramme , qui contiennent les éléments et les relations définis par la spécification SysML pour la construction de ce type de diagramme . D'autres pages de la boîte à outils peuvent être ouvertes si nécessaire, en plus des pages « Éléments communs » et « Relations communes » affichées par défaut et permettant d'ajouter notes , des légendes et d'autres éléments communs diagramme .

Les éléments et connecteurs les plus importants utilisés avec le diagramme Paramétriques sont :

Éléments

• Propriété de contrainte
• Propriété

Extensions d'éléments

• Fonction objective
• Mesure de l'efficacité

Connecteurs

• Dépendance
• Flux Item
• Connecteur
• Connecteur de liaison

Des éléments peuvent être ajoutés au diagramme en les faisant glisser et en les déposant de la page Boîte à outils sur le canevas diagramme .
