Propriétés Fenêtre et Dialogue pour les connecteurs

Un connecteur peut avoir une large gamme de propriétés, certains types de connecteurs ayant des propriétés moins nombreuses et plus simples et d'autres ayant des propriétés de plus en plus complexes. Vous modifiez ces propriétés sur :

  • Propriétés fenêtre pour le connecteur ou le

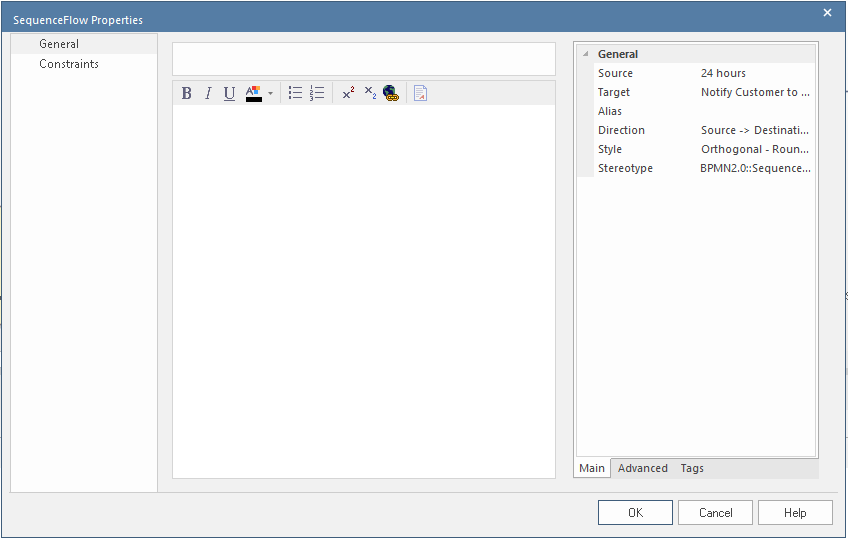

  • Boîte de dialogue '<type de connecteur> Propriétés '

Certaines propriétés sont visibles sur un diagramme sous forme d'étiquettes de texte sur ou autour du connecteur, et vous pouvez modifier ces étiquettes à l'aide du menu contextuel "Étiquette".

Les propriétés du connecteur sont présentées sur ces onglets :

  • Connecteur - définissant les propriétés générales et (dans la fenêtre Propriétés ) spécifiques au type
  • Propriétés avancées - propriétés spécifiques au type dans la boîte de dialogue ' Propriétés '
  • Rôles source et cible
  • Contraintes
  • Reliures Gabarit (le cas échéant)
  • Balises ( Valeur Étiquetés ) - Dans la fenêtre Propriétés , les Valeur Étiquetés spécifiques au type et au métatype sont affichées dans l'onglet « Connecteur » ; dans le dialogue tous les tags sont affichés dans l'onglet 'Tags'

Accéder

Ruban

Début > Application > Design > Common > Propriétés > cliquer sur connecteur dans un diagramme > Connecteur (fenêtre Propriétés )

Conception > Elément > Editeurs > Elément > Propriétés > cliquer sur le connecteur dans un diagramme > Connecteur (fenêtre Propriétés )

Menu Contexte

Cliquez-droit sur Connecteur | Propriétés (boîte de dialogue ' Propriétés ')

Raccourcis Clavier

Ctrl+2 > Connecteur (fenêtre Propriétés )

Autre

Double-cliquez sur Connecteur (boîte de dialogue ' Propriétés ')

Options Générales

Ces options sont disponibles sur l'onglet 'Connecteur' et le groupement 'Général' de la fenêtre Propriétés , ou l'onglet 'Général > Principal' de la boîte de dialogue ' Propriétés '.

Option

Action

Voir également

Nom

(Facultatif) Type un nom représentatif pour le connecteur ; ce nom s'affiche sur le diagramme .

Notes

(Boîte de dialogue ' Propriétés ', Facultatif) Type les commentaires que vous souhaitez enregistrer sur le connecteur. Vous pouvez formater le texte à l'aide de la barre d'outils Notes en haut du champ.

Ces notes peuvent être incluses dans les recherches, les rapports et la documentation, si nécessaire.

La fenêtre des Notes Barre d'outils Notes

Type

(fenêtre Propriétés ) Affiche le type de connecteur sélectionné lors de la création du connecteur.

Stéréotype

(Facultatif) Type le nom d'un stéréotype pour le connecteur ou cliquez sur le bouton Browse. et sélectionnez le stéréotype dans la boîte de dialogue "Stéréotypes pour < nom d' object >".

S'il est spécifié, le stéréotype s'affiche sur le diagramme et remplace le type de connecteur dans la documentation du rapport.

Si nécessaire, vous pouvez ajouter plusieurs stéréotypes, chacun sur une ligne distincte du champ.

Sélecteur de stéréotype

La source

Affiche le nom de l'élément source du connecteur.

Cible

Affiche le nom de l'élément cible du connecteur.

Alias

(Facultatif) Type un autre nom ou alias pour le connecteur.

Direction

Affiche la direction du connecteur. Pour certains connecteurs (tels qu'une association), vous pouvez modifier la direction : cliquez sur la flèche déroulante et sélectionnez les détails de direction appropriés : de la source à la destination, de la destination à la source, bidirectionnel ou non spécifié.

Certains connecteurs ont des têtes de flèche qui dépendent de ce paramètre, et certains connecteurs en dépendent logiquement (comme Héritage).

Style

Cliquez sur la flèche déroulante et sélectionnez le style de connexion approprié ; choisissez parmi:

  • Direct
  • Routage automatique
  • Personnalisé
  • Arbre (Vertical, Horizontal, Latéral Vertical ou Latéral Horizontal), ou
  • Orthogonal (coins carrés ou coins arrondis)
Certains connecteurs peuvent également avoir le style Bézier, sous lequel le connecteur suit une courbe lisse.

Héritage virtuel

(Pour les connecteurs de généralisation) Cliquez sur la flèche déroulante et sélectionnez Vrai ou Faux pour indiquer si l'héritage est virtuel ou non.

Portée

(Pour les connecteurs de généralisation où la classe enfant est C++.) Cliquez sur la flèche déroulante et sélectionnez la valeur appropriée pour la portée (utilisée pour l'héritage).

Notes

  • Au lieu d'afficher les propriétés sur des onglets dans la boîte de dialogue ' Propriétés ', vous pouvez afficher les propriétés sur des pages d'écran sélectionnées via une liste hiérarchique ; cochez la case 'Les feuilles de propriétés utilisent le style arborescent' en utilisant l'option de ruban ' Début > Apparence > Style visuel'
  • L'onglet 'Binding' est affiché pour les connecteurs Generalize, Realize, Associate et Gabarit Binding ; utilisez cet onglet pour définir les expressions de liaison et les substitutions de paramètres pour le connecteur
