Importation DMN XML

Enterprise Architect en supporte l'importation d'un fichier XML DMN 1.1 ou 1.2 dans un projet, avec à la fois la sémantique du modèle et les informations d'échange de diagrammes.

Accéder

Dans la fenêtre Navigateur , sélectionnez le Paquetage dans lequel importer le fichier XML. Utilisez ensuite l'une des méthodes décrites ici pour ouvrir la boîte de dialogue "Importer le Paquetage à partir de DMN 1.1 XML".

Ruban

Publier > Technologies > Importer > DMN 1.1

Raccourcis Clavier

Ctrl+Alt+I : Autres formats XML > DMN 1.1

Importer DMN 1.1 XML

Marcher

Marcher

Voir également

1

Dans le champ "Nom de fichier", saisissez le chemin et le nom du fichier source ou cliquez sur l'icône de Browse. pour localiser et sélectionner le fichier.

2

Cliquez sur le bouton Importer pour importer le fichier dans le Paquetage .

Importer l'exemple d'OMG

  1. Téléchargez le fichier zip sur ce lien et extrayez-le dans votre gestionnaire de fichiers.
  2. Naviguez jusqu'au dossier examples/Chapitre 11/ .
  3. Cliquez sur le fichier Chapter 11 Example.dmn et importez-le en tant que fichier au format DMN 1.1.
Ces diagrammes sont importés pour montrer différentes perspectives du modèle :
  • DRD de toutes les prises de décision automatisées
  • Révision pour le point de décision de la demande de révision
  • DRD pour le point de décision Décider routage
  • DRD pour le point de décision de la stratégie du bureau de décision
Ces diagrammes sont importés pour définir les Services Décision :
  • Bureau Stratégie Décision Service
  • Service de Décision d'acheminement

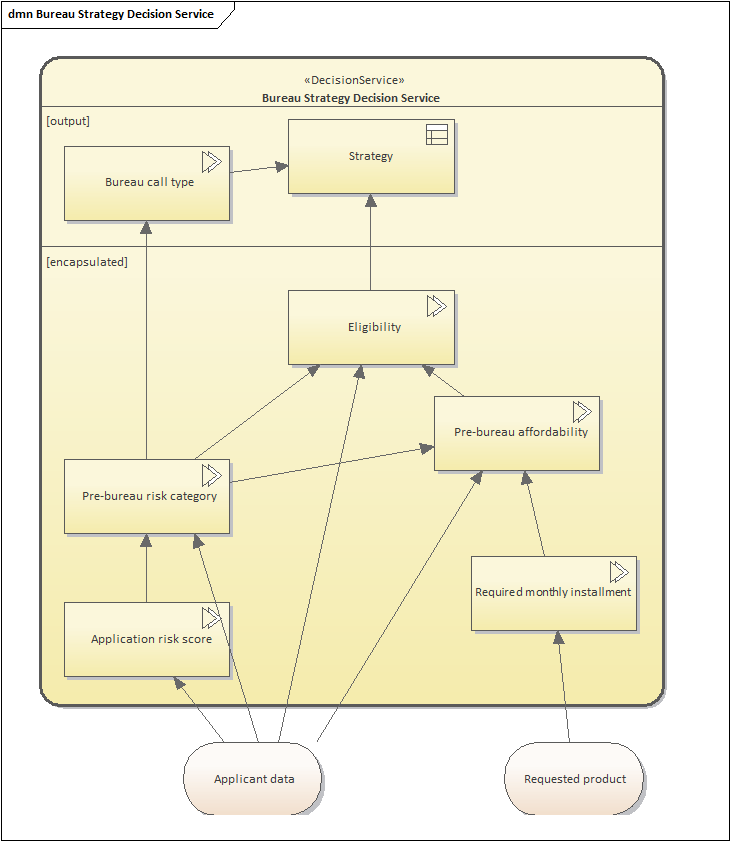

Le diagramme « Bureau Stratégie Décision Service » est présenté ici. Il comporte deux éléments de données d'entrée (données du demandeur, produit demandé), deux Décisions de sortie (type d'appel au Bureau, stratégie) et cinq décisions encapsulées. Note que les modèles de connaissances des Métier invoqués ne sont pas représentés sur le diagramme .

Afin de générer du code de production à partir du modèle, vous devrez peut-être exécuter une validation et une simulation pour vous assurer que le modèle importé contient les expressions correctes.

  1. Créez un artefact de configuration DMN Sim sur l'un des diagrammes répertoriés et double-cliquez dessus pour l'ouvrir dans la fenêtre de Simulation DMN.
  2. Les services de Décision et les décisions sont répertoriés dans le champ déroulant cible. Une fois que vous avez spécifié une cible, tous les éléments requis sont répertoriés dans la fenêtre.
  3. Cliquez sur le bouton Valider (4ème de la barre d'outils). Si des messages d'erreur ou d'avertissement s'affichent, nous vous suggérons de résoudre les problèmes comme indiqué par les descriptions d'erreur ou d'avertissement, avant d'effectuer la simulation.
  4. Fournissez des valeurs appropriées pour les entrées, et exécuter la simulation ou déboguez pas à pas le modèle.
Note : L'exemple 'Bureau Stratégie Décision Service' est également disponible dans l'EAExample Modèle . Dans le diagramme ' Démarrage ', sélectionnez ' Modélisation Métier > Exemples DMN > Bureau Stratégie Décision Service'.
