Exemple de Simulation Tableau de Décision
L'exemple Métier Knowledge Modèle (BKM) décrit dans cette section est disponible depuis l' Assistant de Modèle (Ctrl+Maj+M). Sélectionnez un Paquetage hôte dans votre modèle, appelez l' Assistant de Modèle et - dans le menu déroulant Perspectives - sélectionnez ' Exigences | Décision Modélisation '.
Pour accéder à l'exemple utilisé dans cette section :
- Créer un motif pour 'DMN Décision | Un exemple complet'
- Naviguez dans la fenêtre Navigateur jusqu'à 'Un exemple complet | Métier de connaissances des métiers'
- Naviguez dans la fenêtre du Navigateur vers 'Analyse et Modélisation Métier > Exemples DMN > Un Exemple Complet > Métier Knowledge Models'
Double-cliquez sur l'élément 'Eligibility rules' pour ouvrir le BKM dans la fenêtre DMN Expression

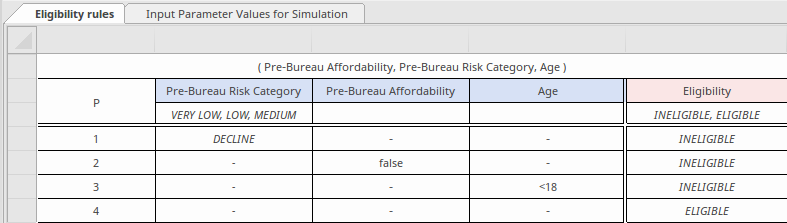

Lorsqu'un Tableau de Décision est créé pour un Métier Knowledge Modèle , on peut tester ce BKM en liant certaines valeurs :
Nous pouvons fournir des valeurs de test telles que celles-ci :

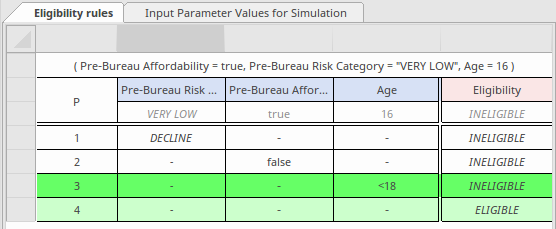

Cliquez sur le bouton Simulation de la barre d'outils pour obtenir ce résultat :
- La valeur du paramètre d'exécution prendra la place des 'Valeurs autorisées' en mode simulation
- Les règles valides sont mises en surbrillance
- Étant donné que la politique de Hit de ce Tableau de Décision est P (priorité), le résultat final est déterminé par l'ordre des valeurs de sortie ; étant donné que 'INELIGIBLE' et 'ELIGIBLE' sont les valeurs de sortie et que 'INELIGIBLE' précède 'ELIGIBLE', la règle n° 3 donnera le résultat final et ce candidat est 'INELIGIBLE'.
