Exemple : Intégrer DMN Décision Service dans BPSim Data Object et Paramètres Propriété

Un exemple d'intégration d'un service DMN Décision dans le modèle BPSim est fourni dans l' Assistant de Modèle pour BPSim.

Pour y accéder :

• Définir la perspective sur Modélisation Métier > BPSim
• Ouvrez l' Assistant de Modèle ( Page Démarrage 'Créer à partir de Motif ' onglet)
• Dans le groupe Études de cas BPSim, sélectionnez BPMN Integrate with DMN Complete Example
• Cliquez sur le bouton Créer Modèle (s).

Cela créera des modèles BPMN et DMN configurés pour simuler un appel à un modèle DMN à partir du modèle BPMN.

Note : Afin d'intégrer le module DMN, le langage d'expression doit utiliser Java et le JRE et le JDK doivent être correctement configurés (la version minimale de Java est 1.7). Voir Installer le moteur Moteur d'Exécution BPSim dans la rubrique d'aide BPSim Business Simulations .

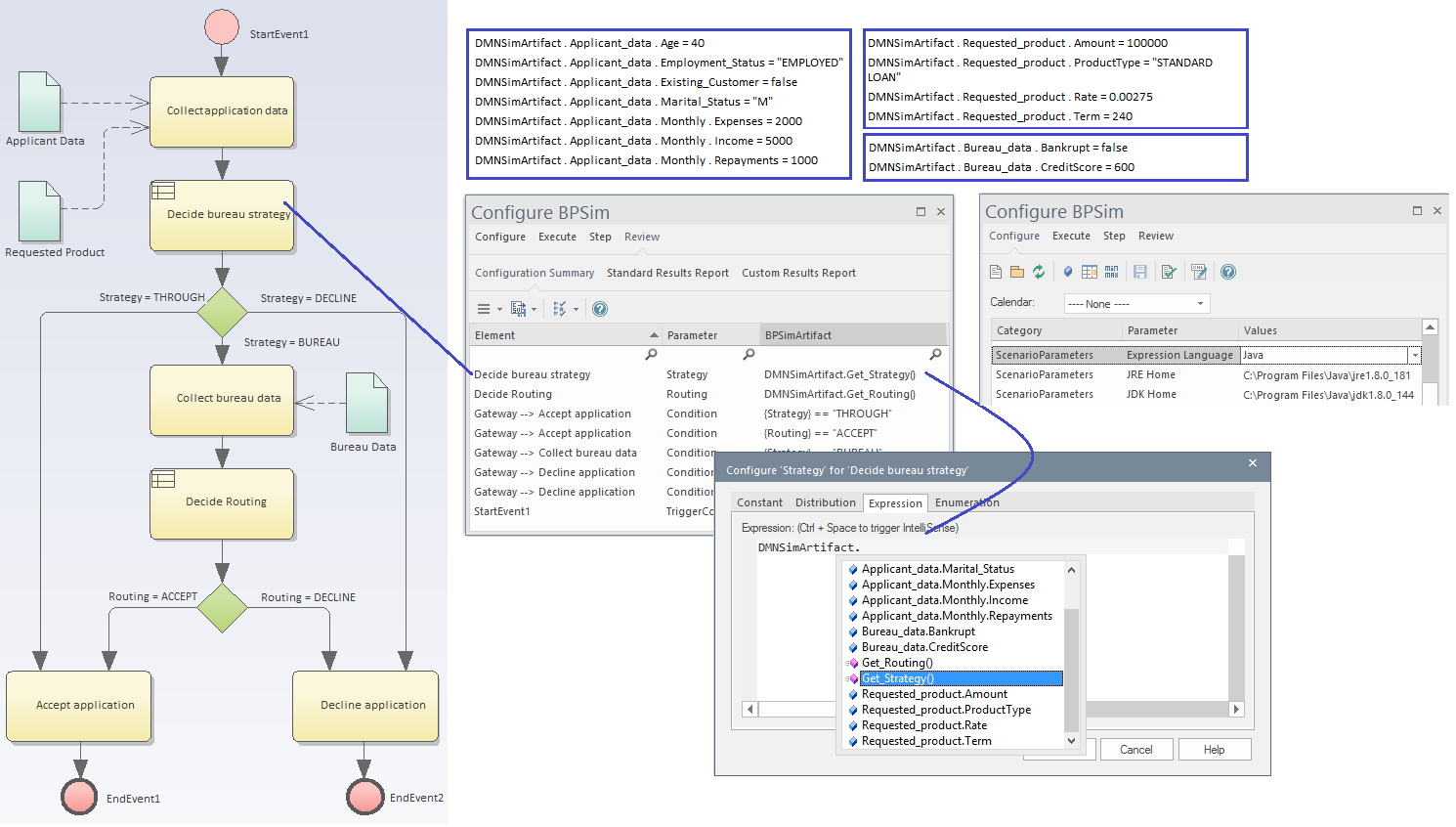

Dans ce diagramme BPMN, il y a trois DataObjects (aqua) connectés aux activités BPMN. Ces éléments DataObject transportent des données d'entrée, générées à partir de la fenêtre de Simulation DMN.

• Lorsque la simulation est en cours d'exécution, elle chargera automatiquement tous les DataObjects se connectant à la tâche lorsque le jeton de simulation passera
• La deuxième tâche Règles Métier 'Décide de la stratégie du bureau' est configurée pour positionner la propriété 'Strategy' à la valeur 'DMNSimArtifact.Get_Strategy()'; vous n'avez pas besoin de taper ceci - appuyez sur Ctrl+Espace pour vous aider à modifier l'expression

Lorsque ceux-ci sont définis, cliquez sur l'onglet "Exécuter" et simulez le modèle. Vous pouvez ensuite afficher le rapport ou accéder à la page "Étape" pour effectuer le débogage par étapes du modèle BPSim.
