Création de ports et de pièces

L'ensemble des fonctionnalités définies par un élément Bloc peut inclure des éléments Port et Part (ou Property). Lorsque vous créez initialement un port ou une pièce sur un diagramme de définition de Bloc il est rendu en tant object sur son élément parent Bloc , mais l' object est généralement ensuite supprimé du diagramme et représenté par une string de texte dans un compartiment étiqueté du Bloc .

Accéder

Création de ports et de pièces à partir de la boîte à outils

Pour créer un port ou une pièce :

1. Cliquez sur l'icône 'Port' ou 'Propriété' dans la boîte à outils de définition de Bloc SysML.
2. Cliquez dans un Bloc sur le diagramme .

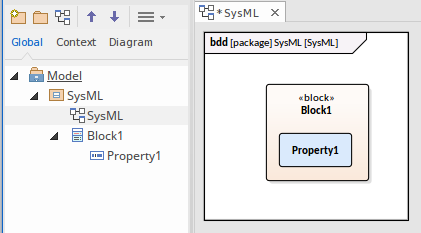

Le nouvel élément est représenté sous la forme d'un object Port ou Propriété sur le diagramme . Utilisez la fenêtre Navigateur pour confirmer que l' object a été créé en tant qu'enfant de l'élément Bloc .

Vous pouvez laisser l' object rendu sous forme de graphique sur le diagramme ou vous pouvez le supprimer du diagramme et le référencer en tant que texte dans un compartiment de l'élément Bloc .

Pour représenter l' object sous forme de texte dans un compartiment :

1. Sélectionnez la propriété/le port dans le diagramme .
2. Appuyez sur la touche Suppr pour supprimer l' object du diagramme .
   Le nom de la Propriété ou du Port apparaîtra immédiatement dans le compartiment approprié de l'élément Bloc .

Spécification du Type d'un port ou d'un composant

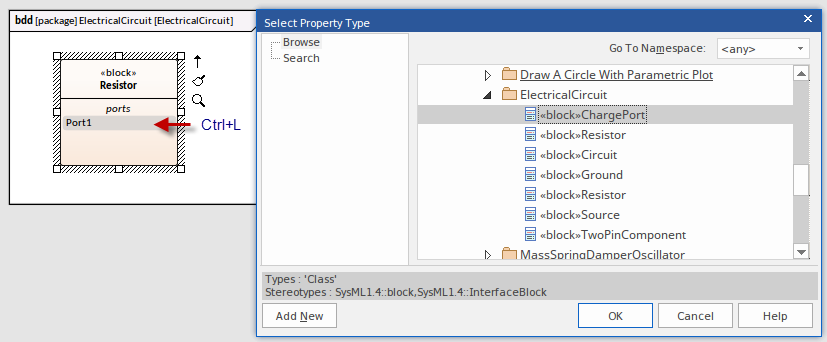

Vous devrez peut-être définir un classificateur comme Type d'un port ou d'une pièce. Pour ce faire, vous affichez la boîte de dialogue « Sélectionner le Type de propriété » et parcourez ou recherchez le classificateur approprié.

Pour afficher la boîte de dialogue 'Sélectionner le Type de propriété', soit :

• Cliquez sur l'élément object ou le nom de l' object dans le compartiment et appuyez sur Ctrl+L, ou
• Cliquez-droit sur l' object dans le diagramme , et sélectionnez l'option 'Avancé | Définir le Type de propriété...' option de menu contextuel

Création d'une pièce ou d'un port en tant qu'instance d'un Bloc existant

Lorsque vous avez des définitions de Bloc existantes dans le modèle, vous pouvez créer une instance de l'un de ces blocs en tant que partie ou port dans un autre Bloc .

Avec le Bloc parent affiché dans un diagramme :

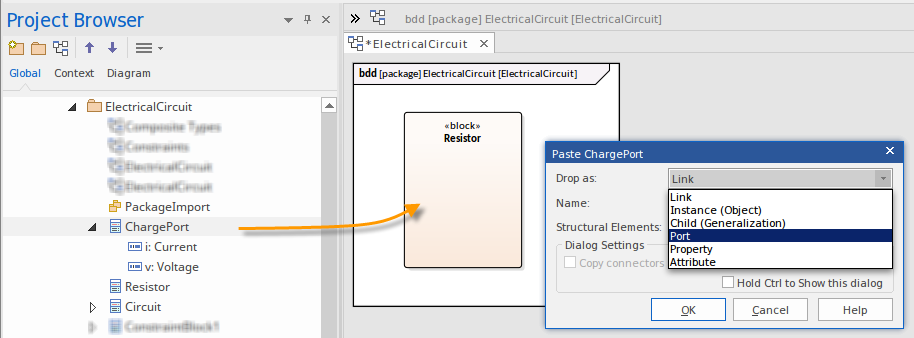

1. Dans la fenêtre Navigateur , sélectionnez le Bloc qui sera utilisé comme Part ou Port.
2. Appuyez sur la touche Ctrl et faites glisser ce Bloc depuis la fenêtre Navigateur , en le déposant sur le Bloc parent sur le diagramme .

3. Dans la boîte de dialogue 'Coller l'élément', cliquez sur la flèche déroulante 'Déposer comme' et sélectionnez l'option requise (un 'Port' dans l'illustration) dans la liste.
4. Cliquez sur le bouton OK .
5. Le nouveau Port est créé dans le Bloc parent , en tant qu'instance du Bloc déplacé .
6. Si vous préférez définir le port à afficher sous forme de texte dans un compartiment, cliquez sur le port et appuyez sur la touche Suppr.
