Point de vue de la structure de l'application

Le point de vue de la structure de l'application montre la structure d'une ou plusieurs applications ou composants. Ce point de vue est utile pour concevoir ou comprendre la structure principale des applications ou des composants et les données associées ; par exemple, décomposer la structure du système en cours de construction ou identifier les composants d'application hérités qui conviennent à la migration/intégration.

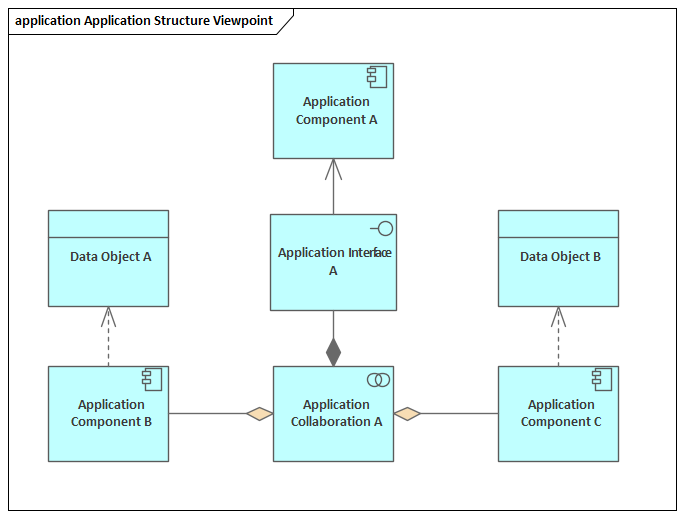

Cette image montre un diagramme créé à partir du Motif Point de vue , qui fait partie intégrante du Modèle Motif facilité .

Figure : Affichage du point de vue de la structure de l'application
