Démarrage

La création de diagrammes Microsoft Azure est simple ; toutes les constructions de service AWS sont disponibles depuis les pages Toolbox ou depuis le Navigateur dans les Paquetages MS Azure . Cela vous permet de créer des diagrammes expressifs contenant des éléments tels que des machines virtuelles, des bases de données MS SQL, Cycle Cloud pour les gros clusters informatiques, DevOps pour la collaboration de code, le stockage Blob et les disques gérés pour le stockage des données, et les équilibreurs de charge et les gestionnaires de trafic pour la mise en réseau.

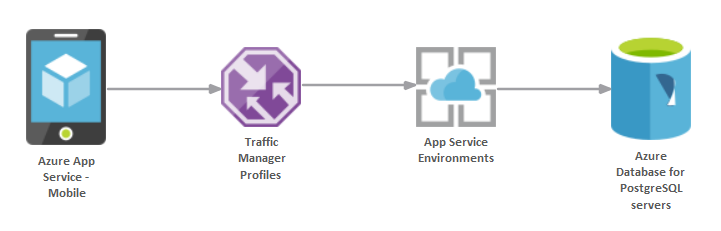

Diagramme montrant une application mobile utilisant un Smart Phone Traffic Manager et une base de données PostgreSQL

Dans cette rubrique, vous apprendrez à utiliser les fonctionnalités qui prennent en support la création de diagrammes MS Azure , décrites dans les sections de la rubrique.

Sélection de la perspective

Enterprise Architect partitionne les fonctionnalités étendues de l'outil dans Perspectives , ce qui garantit que vous pouvez vous concentrer sur une tâche spécifique et travailler avec les outils dont vous avez besoin sans être distrait par d'autres fonctionnalités . Pour travailler avec les fonctionnalités de Microsoft Azure , vous devez d'abord sélectionner cette perspective :

<nom de la perspective> > Analyse > Microsoft Azure

Le paramétrage de la perspective garantit que les diagrammes Microsoft Azure , leurs boîtes à outils et les autres fonctionnalités de la perspective seront disponibles par défaut.

Exemple Diagramme

Un exemple de diagramme fournit une introduction visuelle au sujet et vous permet de voir certains des éléments et connecteurs importants utilisés lors de la spécification ou de la description de l'infrastructure cloud AWS .

Importer les Motifs Microsoft Azure

Avant de pouvoir commencer à créer des diagrammes Microsoft Azure pour spécifier ou documenter vos services cloud , vous devez d'abord importer les graphiques à partir d'un modèle. Cela injectera toutes les icônes Azure en tant que composants à l'emplacement sélectionné dans la fenêtre Navigateur .

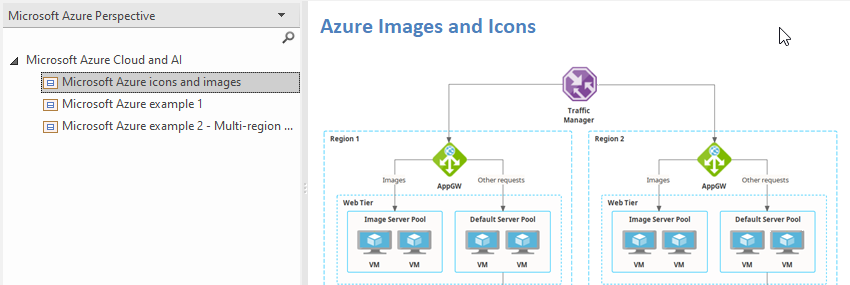

Fenêtre Motifs affichant le modèle Azure pour l'importation.

Créer des Diagrammes Azure

Plus d'information

Cette section fournit des liens utiles vers d'autres rubriques et ressources qui pourraient vous être utiles lorsque vous travaillez avec les fonctionnalités de l'outil Microsoft Azure .
