Exemples Scripts

Ruban

Paramètres > Données de référence > Types UML > Stéréotypes (spécifiez le stéréotype) : Shape Script + Attribuer, ou

Paramètres > Données de référence > Types UML > Stéréotypes (spécifiez le stéréotype) : Shape Script + Edit

// FORMES DE BASE

forme principale

{

setfillcolor(255, 0, 0); // (R,V,B)

rectangle(0, 0, 90, 30); // (x1, y1 ,x2,y2)

setfillcolor(0, 255, 0); // (R,V,B)

ellipse(0, 30, 90, 60); // (x1, y1 ,x2,y2)

setfillcolor(0, 0, 255); // (R,V,B)

rectangle(0, 60, 90, 90); // (x1, y1 ,x2,y2)

}

// FORME CONDITIONNELLE UNIQUE

forme principale

{

if (HasTag ("Déclencheur", "Lien"))

{

// Ne dessine que si l' object a une Valeur Étiquetée Trigger=Link

// Définit la couleur de remplissage du chemin

setfillcolor(0, 0, 0);

startpath(); // Début pour tracer un chemin

déplacer vers (23, 40);

lineto(23, 60);

lineto(50, 60);

lineto(50, 76);

lineto(76, 50);

lineto(50, 23);

lineto(50, 40);

chemin de fin(); // Fin du traçage d'un chemin

// Remplit le chemin tracé avec la couleur de remplissage

fillandstrokepath();

retourner;

}

}

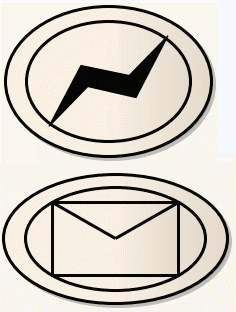

// FORME MULTI CONDITIONNELLE

forme principale

{

startpath();

ellipse(0, 0, 100, 100);

chemin de fin();

fillandstrokepath();

ellipse(3, 3, 97,97);

si (HasTag ("Déclencheur", "Aucun"))

{

retourner;

}

if (HasTag ("Déclencheur", "Erreur"))

{

setfillcolor(0, 0, 0);

startpath();

déplacer vers (23, 77);

lineto(37, 40);

lineto(60, 47);

lineto(77, 23);

lineto(63, 60);

lineto(40, 53);

lineto(23, 77);

chemin de fin();

fillandstrokepath();

retourner;

}

si (HasTag ("Déclencheur", "Message"))

{

rectangle(22, 22, 78, 78);

déplacer vers (22, 22);

lineto(50, 50);

lineto(78, 22);

retourner;

}

}

// SOUS-FORMES

forme principale

{

rectangle(0, 0, 100, 100);

addsubshape("rouge", 10, 20);

addsubshape("bleu", 30, 40);

addsubshape("vert", 50, 20);

addsubshape("rouge", 100, 20);

forme rouge

{

setfillcolor(200, 50, 100);

rectangle(0, 0, 100, 100);

}

forme bleu

{

setfillcolor(100, 50, 200);

rectangle(0, 0, 100, 100);

}

forme verte

{

setfillcolor(50, 200, 100);

rectangle(0, 0, 100, 100);

}

}

// FORME DE CHAMP MODIFIABLE

forme principale

{

rectangle(0, 0, 100, 100);

addsubshape("namecompartment", 100, 20);

addsubshape("stereotypecompartment", 100, 40);

compartiment du nom de la forme

{

h_align = "centrer" ;

champ modifiable = "nom" ;

rectangle(0, 0, 100, 100);

println("nom : #nom#");

}

forme stéréotypecompartiment

{

h_align = "centrer" ;

champ modifiable = "stéréotype" ;

rectangle(0, 0, 100, 100);

println("stéréotype : #stéréotype#");

}

}

// RENVOYER LA FORME DE LA DÉCLARATION

forme principale

{

if (hasTag("alternatenotation", "false"))

{

// dessine le glyphe intégré d'ea

forme_dessinée();

//quitter le script avec l'instruction return

retourner;

}

autre

{

// autres commandes de notation

//...

rectangle(0, 0, 100, 100);

}

}

//POSITION DE LA FORME DE L'ÉLÉMENT INTÉGRÉ SUR LE BORD PARENT

forme principale

{

defsize(60,60);

startpath();

if(hasproperty("parentedge","top"))

{

déplacer vers(0,100);

lineto(50,0);

lineto(100,100);

}

if(hasproperty("parentedge","bottom"))

{

déplacer vers(0,0);

lineto(50,100);

lineto(100,0);

}

if(hasproperty("parentedge","left"))

{

déplacer vers(100,0);

lineto(0,50);

lineto(100,100);

}

if(hasproperty("parentedge","right"))

{

déplacer vers(0,0);

lineto(100,50);

lineto(0,100);

}

chemin de fin();

setfillcolor(153,204,255);

fillandstrokepath();

}

// FORME D'EXEMPLE DE CLOUD CHEMIN

forme principale

{

StartCloudPath();

Rectangle(0, 0, 100, 100);

EndPath();

FillAndStrokePath();

}

// FORME DU CONNECTEUR

forme principale

{

// dessine une ligne pointillée

pas d'ombre=vrai ;

setlinestyle("TIRET");

déplacer vers(0,0);

lineto(100,0);

}

source de forme

{

// dessine un cercle à l'extrémité de la source

rotatif = vrai ;

startpath();

ellipse(0,6,12,-6);

chemin de fin();

fillandstrokepath();

}

cible de forme

{

// dessine une pointe de flèche à l'extrémité cible

rotatif = vrai ;

startpath();

déplacer vers(0,0);

lineto(16,6);

lineto(16,-6);

chemin de fin();

fillandstrokepath();

}

// DOUBLE LIGNE

forme principale

{

setlinestyle("DOUBLE");

déplacer vers(0,0);

lineto(100,0);

}

// SENS DE ROTATION

forme principale

{

déplacer vers(0,0);

lineto(100,0);

setfixedregion(40,-10,60,10);

rectangle(40,-10,60,10);

if(hasproperty("rotationdirection","up"))

{

déplacer vers(60,-10);

lineto(50,0);

lineto(60,10);

}

if(hasproperty("rotationdirection","down"))

{

déplacer vers(40,-10);

lineto(50,0);

lineto(40,10);

}

if(hasproperty("rotationdirection","left"))

{

déplacer vers(40,-10);

lineto(50,0);

lineto(60,-10);

}

if(hasproperty("rotationdirection","right"))

{

déplacer vers(40,10);

lineto(50,0);

lineto(60,10);

}

}

// OBTENIR UNE VALEUR RENVOYÉE PAR UN COMPLÉMENT

forme principale

{

// Dessine un rectangle simple

Rectangle(0,0,100,100);

//Imprime la valeur de string renvoyée par Add-In "MyAddin",

//Fonction "MonExemple" avec deux paramètres de string

Print("#ADDIN:MonAddin, MonExemple, param1, param2#");

}

// SIGNATURE DE MÉTHODE POUR LA FONCTION COMPLÉMENTAIRE :

// Public Function MyExample( Référentiel As EA. Référentiel ,

// eaGuid As String , args As Variant) As Variant

// AJOUTER DES COMPARTIMENTS PERSONNALISÉS EN FONCTION DES ÉLÉMENTS ENFANTS

// OR ÉLÉMENTS CONNEXES

(Voir la rubrique d'aide Ajouter des compartiments personnalisés à l'élément )

// RENVOIE LE FRONT ENTRANT AND SORTANT POUR LES CONNECTEURS

// ENTRÉE AND SORTIE D'UN OBJET

forme principale

{

// Dessine un rectangle simple

Rectangle(0,0,100,100);

//Imprime les bords entrants sur l'élément

Print("Bord entrant : #bordinvenant#\n");

//Imprime les bords sortants sur l'élément

Print("Bord sortant : #bordsortant#\n");

}

// DESSINEZ UNE ICÔNE DE DÉCORATION AU-DESSUS DE LA DÉFAUT

// FORME DE L'ÉLÉMENT

courrier de décoration

{

orientation= "NE" ;

image ("image d'icône", 0, 0, 100, 100);

// "icon image" étant le nom de l'image 16x16 qui est chargée dans le gestionnaire d'images

}

// DESSINER UNE IMAGE A PARTIR D'UN FICHIER AND UN CHAMP DE NOM MODIFIABLE

forme principale

{

addsubshape ("l'image", 100, 100);

addsubshape ("namecompartment", 100, 100);

façonner l'image

{

image ("élément image", 0, 0, 100, 100);

// "element image" étant le nom de l'image qui est chargée dans le gestionnaire d'images

}

compartiment du nom de la forme

{

h_align = "centrer" ;

champ modifiable = "nom" ;

println ("#nom#");

}

}

// VÉRIFIER SI UNE ICÔNE D'ÉLÉMENT COMPOSITE EST NÉCESSAIRE

// AND , SI OUI, EN TIRAGE UN

composition de décoration

{

orientation="SE" ;

if(hasproperty("IsDrawCompositeLinkIcon","true"))

{

startpath();

ellipse(-80,29,-10,71);

ellipse(10,29,80,71);

passer à(-10,50);

lineto(10,50);

chemin de fin();

chemin de trait();

}

}

// PERMETTRE A UN SHAPESCRIPT D'AFFICHER L'OBJET ENTIEREMENT PORTEE

// NOM D'UN ÉLÉMENT PROPRIÉTAIRE, Y COMPRIS LES ÉLÉMENTS PROPRIÉTAIRES

// AND POSSÉDER DES PAQUETS, LORSQUE LES PROPRIÉTÉS DU DIAGRAMME

// L'OPTION 'DÉSACTIVER LES NOMS D'OBJET COMPLETS' EST

// DÉSÉLECTIONNÉ, COMME POUR UN ÉLÉMENT SANS

// SHAPESCRIPT.

forme principale

{

layouttype= "bordure" ;

rectangle (0, 0, 100, 100);

addsubshape ("remplissage", "N");

addsubshape ("nom", "CENTRE");

rembourrage de forme

{

hauteur préférée=8 ;

}

nom de la forme

{

v_align= "haut" ;

h_align= "centrer" ;

printwrapped ("#qualifiedname#");

}

}

// AFFICHER LE NOM DU PACKAGE POSSÉDANT LORSQUE L'ÉLÉMENT

// EST UTILISÉ SUR UN DIAGRAMME NON DANS CE PACKAGE, AND LE

// L'OPTION 'AFFICHER L'ESPACE DE NOM' DES PROPRIÉTÉS DU DIAGRAMME EST SÉLECTIONNÉE.

forme principale

{

layouttype= "bordure" ;

v_align= "CENTRE" ;

h_align= "CENTRE" ;

ellipse (0, 0, 100, 100);

printwrapped ("#nom#");

addsubshape ("chemin", "S");

chemin de forme

{

v_align= "haut" ;

h_align= "centrer" ;

si (hasproperty ("chemin du paquet", " "))

{

}

autre

{

printwrapped ( " (à partir de #packagepath#) " );

}

}

}
