Analyse de carte de données

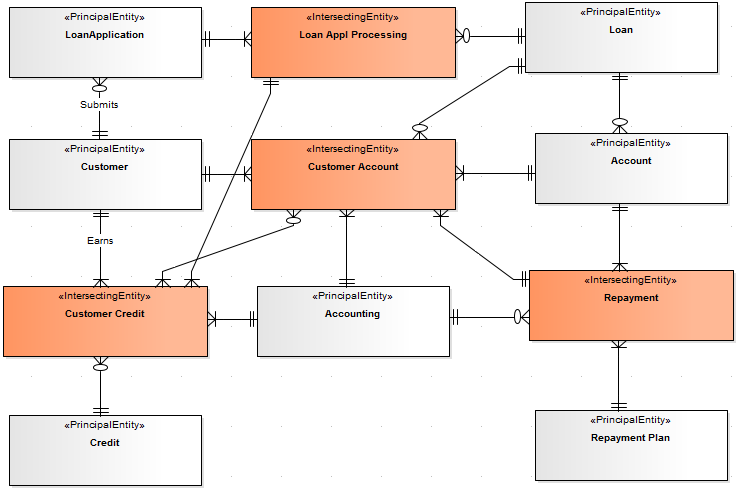

Un diagramme Data Map valide est essentiellement un diagramme Entity Relationship construit à l'aide d'éléments Entité principale, Entité de structure et Entité d'intersection. Les relations entre eux sont définies par les règles métier.
- Les Entités Principales sont identifiées à partir des Entités Métier concernées
- Les entités d'intersection sont utilisées pour rompre une association plusieurs-à-plusieurs entre les entités principales, qui forment des processus commerciaux potentiels
- Les entités de structure représentent l'existence d'une base de connaissances potentielle
Les Rapports de cluster et les cartes de processus sont des livrables d'une analyse de diagramme de carte de données valide.
Effectuer une analyse de diagramme Data Map
Avec le diagramme Data Map à analyser ouvert et actif, soit :
- Sélectionnez l'option de ruban "Spécialiser > Add-Ins > Zachman Framework > Do Data-Map Analysis", ou
- Cliquez-droit sur le diagramme Data Map dans la fenêtre Navigateur , et sélectionnez l'option 'Spécialiser | Cadre de Zachman | Option de menu contextuel "Do Data-Map Analysis"
Cochez la case à côté de chaque livrable requis. Si vous avez sélectionné ' Générer Cluster Rapport ', saisissez également le chemin du fichier sous lequel enregistrer le rapport.
Cliquez sur le bouton Générer .
