Créer des profils de Diagramme à l'aide des assistants de profil

1

Si vous ne l'avez pas encore fait, utilisez l' Assistant de Modèle 'Gestion | Perspective de MDG Technologie Builder pour créer un ensemble de Paquetages pour définir des Profils.

Dans la fenêtre Navigateur , repérez le Paquetage avec le stéréotype << profil diagramme >> et ouvrez son diagramme enfant .

2

Faites glisser l'élément 'Add Diagramme Extension' de la page 'Profile Helpers' de la Toolbox sur le diagramme .

La boîte de dialogue "Ajouter une extension de Diagramme " s'affiche.

3

Dans le champ "Nom", saisissez le nom du type de diagramme personnalisé.

4

Dans le champ " Type d'extension", cliquez sur la flèche déroulante et sélectionnez le type de diagramme intégré que le type de diagramme personnalisé étendra.

5

Dans le champ "Description", saisissez une brève description de l'utilisation du diagramme .

Lorsqu'un utilisateur sélectionne ce type de diagramme dans la boîte de dialogue ' Nouveau Diagramme ', cette description sera affichée en bas à droite de la le dialogue .

6

Dans le volet " Propriétés ", saisissez les valeurs de ces champs :

• Alias : Définit le type de diagramme affiché avant le mot ' Diagramme ' sur la barre de titre du diagramme ; par exemple : ' Bloc Diagramme '
• Frame ID : Définit le type de diagramme qui apparaîtra dans l'étiquette du cadre du diagramme
• String format de cadre : entrez une string contenant des macros de substitution pour définir le titre du cadre, avec ou sans délimiteurs supplémentaires tels que (); les macros utilisables sont :
  - #DGMALIAS#
  - #DGMID#
  - #DGMNAME#
  - #DGMNAMEFULL#
  - #DGMOWNERNAME#
  - #DGMOWNERNAMEFULL#
  - #DGMOWNERTYPE#
  - #DGMSTEREO#
  - #DGMTTYPE#

• Profil Boîte à Outils : Cliquez sur la flèche déroulante et sélectionnez le type de diagramme qui définit le Profil Boîte à Outils requis (le nom saisi lors de l'enregistrement du profil) ; la boîte à outils s'ouvrira automatiquement à chaque ouverture d'un diagramme de ce type
• Swimlanes : Définit les couloirs qui seront affichés sur le diagramme ; par exemple:
  Voies=2 ;Orientation=Horizontale ;Couloir1=Titre1 ;Couloir2=Titre2 ;
  (où Lanes peut être n'importe quelle valeur , mais le nombre de valeurs Lane<n> doit être égal à la valeur de Lanes ; l' orientation peut être omise, auquel cas les couloirs par défaut sont verticaux)

7

Les champs restants du volet ' Propriétés ' permettent de personnaliser les options par défaut du diagramme . Tout attribut laissé vide ne sera pas appliqué.

Lorsqu'un utilisateur sélectionne un champ, une description de l'effet de la propriété s'affiche en bas du volet ' Propriétés '.

8

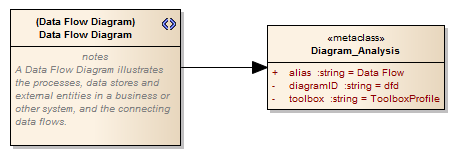

Cliquez sur le bouton OK . Les éléments Stereotype et Metaclass appropriés sont ajoutés au diagramme .

9

Répétez les étapes 2 à 8 pour chaque extension de diagramme à inclure dans le profil de diagramme .

dix

Enregistrez le diagramme en tant que profil.

11

Incorporer le profil dans une MDG Technologie .
