Pages BPMN

Les pages de la boîte à outils BPMN fournissent les éléments graphiques (Core) et non graphiques (Types) Processus Métier Modèle et Notation (BPMN) à utiliser sur les diagrammes Processus Métier via la technologie Zachman Framework. Les spécifications de ces éléments et relations sont définies par Valeur Étiquetés .

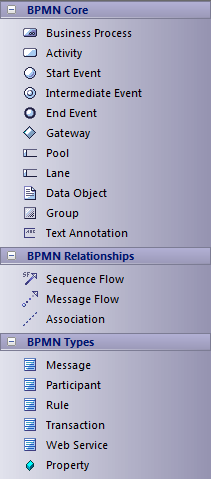

Zachman Framework BPMN toolbox in Sparx Systems Enterprise Architect.

Boîte à outils BPMN

Item

La description

Processus Métier

Définit un processus métier ; une extension d'une activité composite.

Activité

Définit une activité au sein d'un processus métier.

Début de l'événement

Définit l'événement initiateur dans un processus.

Événement intermédiaire

Définit un événement intermédiaire dans un processus.

Fin de l'événement

Définit l'événement de fin dans un processus.

Passerelle

Définit un point de décision dans un processus métier. Si une condition est vraie, le traitement continue dans un sens ; sinon, alors un autre.

Piscine

Organise logiquement une activité ; une extension d'un élément de partition.

voie

Subdivise une piscine ; une extension d'un élément de partition.

Object de données

Définit une information physique utilisée ou produite par un système ; une extension d'un élément Artefact.

Grouper

Regroupe un certain nombre d'autres éléments ; une extension d'un élément Bordure .

Annotation de texte

Un commentaire.

Flux séquence

Définit le déroulement d'une activité ; une extension d'une relation de flux de contrôle.

Flux de messages

Définit le flux des communications dans un processus ; une extension d'une relation de flux de contrôle.

Association

Associe des informations et des artefacts à des objets de flux.

Message

Définit un message ; une extension d'un élément Class.

Participant

Définit un participant à une activité ; une extension d'un élément Class.

Règle

Définit les déclarations de règles métier ; une extension d'un élément Class.

Transaction

Définit une transaction dans une activité ; une extension d'un élément Class.

Service Web

Définit un service Web ; une extension d'un élément Class.

Biens

Affecte une propriété à un élément ; une extension d'un attribut.

Notes

  • Enterprise Architect est livré avec les Technologies BPMN (pour BPMN 1.0. 1.1 et 2.0) automatiquement installées, fournissant des profils BPMN et des boîtes à outils distincts de cette version de Zachman ; pour utiliser encore plus les facilités BPMN, téléchargez le Add-In partir de :

    https://sparxsystems.com/products/mdg_bpmn.html
