Démarrage

La création de diagrammes de plate-forme AWS est simple : toutes les constructions de service AWS sont disponibles à partir de la boîte à outils ou du Navigateur dans les Paquetages AWS . Cela vous permet de créer des diagrammes expressifs contenant des éléments d'élément tels que des bases de données de calcul EC2 et RDS, ainsi que des éléments de conteneur tels que des VPC et des sous-réseaux.

L'architecture Amazon Web Services ( AWS ) fournit tous les graphiques (icônes et images) nécessaires pour créer des diagrammes d'architecture AWS . Les icônes et les images sont fournies par un modèle de cadre Assistant de Modèle , qui doit être importé dans votre modèle avant de pouvoir commencer à créer des diagrammes d'architecture AWS . Le modèle Amazon AWS Web Images contient plus de 350 ressources d'image qui peuvent être glissées et déposées sur des diagrammes .

Travailler avec les diagrammes AWS est simple ; cette rubrique vous guidera dans la configuration de la modélisation AWS dans Enterprise Architect , la création de diagrammes et le traçage vers d'autres artefacts de projet.

Sélection de la perspective

Enterprise Architect partitionne les fonctionnalités étendues de l'outil en Perspectives ; cela garantit que vous pouvez vous concentrer sur une tâche spécifique et travailler avec les outils dont vous avez besoin sans être distrait par d'autres fonctionnalités . Pour travailler avec les fonctionnalités d' Amazon Web Services ( AWS ), vous devez d'abord sélectionner la perspective d'architecture AWS :

<nom de la perspective> > > Analyse > Architecture AWS

La configuration de la perspective garantit que les diagrammes Amazon Web Services , leurs boîtes à outils et les autres fonctionnalités de la perspective sont disponibles par défaut.

Exemple Diagramme

Un exemple de diagramme fournit une introduction visuelle au sujet et vous permet de voir certains des éléments et connecteurs importants qui sont créés en spécifiant ou décrivant la façon dont une architecture Cloud est définie, notamment : les zones de disponibilité, les VPC, les sous-réseaux, EC2, RDS, etc. .

Importer des Motifs Amazon Web Services

Avant de pouvoir commencer à créer des diagrammes AWS pour spécifier ou documenter vos services Cloud , vous devez d'abord importer les graphiques à partir d'un modèle. Cela injectera toutes les icônes AWS en tant que composants dans l'emplacement sélectionné dans la fenêtre Navigateur .

Créer un Amazon Web Services Diagramme

Une fois les images AWS importées, la création de diagrammes AWS est simple car toutes les icônes, y compris les produits et les ressources tels que EC2 et RDS et les conteneurs tels que les VPC et les zones de disponibilité, sont disponibles à partir de la fenêtre Navigateur et de la boîte à outils respectivement. Vous allez simplement créer un diagramme puis glisser-déposer des éléments depuis les Paquetages AWS Navigateur ou la Toolbox.

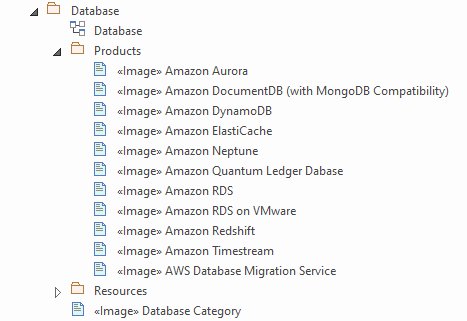

La fenêtre Navigateur affichant les images de produit de la base de données AWS .

Traçage aux artefacts du projet

Enterprise Architect est une plate-forme de collaboration pour toutes les disciplines et l'un des grands avantages de la modélisation d'Amazon Web Services est que des parties de l'infrastructure basée sur le cloud peuvent être liées à d'autres domaines de vos projets. Vous pouvez tracer des éléments dans les diagrammes AWS vers un large éventail d'autres artefacts, notamment : Exigences , Règles Métier , Schémas de base de données, Infrastructure sur site et plus encore.

Plus d'information

Cette section fournit des liens utiles vers d'autres rubriques et ressources qui pourraient vous être utiles lorsque vous travaillez avec les fonctionnalités de l'outil Amazon Web Services .
