Modèle WSDL

Vous pouvez modéliser rapidement et facilement les éléments d'une définition de service Web à l'aide de la page WSDL de la boîte à outils Diagramme . Dans un premier temps, vous pouvez créer un exemple de structure WSDL Paquetage dans la fenêtre Navigateur , en utilisant l'icône Namespace de la page WSDL. Vous pouvez utiliser cet exemple de structure Paquetage comme gabarit pour développer votre WSDL.

Créer une nouvelle structure Paquetage WSDL

Marcher

Action

Voir également

1

Dans la fenêtre Navigateur , créez la structure de projet de niveau supérieur dont vous avez besoin ( Modèle et Vues ), puis cliquez sur la Vue appropriée.

Des modèles Modèle Vues

2

Cliquez sur l'option 'Nouveau Paquetage ' dans la liste déroulante de l'en-tête de la fenêtre du Navigateur .

La boîte de dialogue 'Nouveau Modèle Paquetage ' s'affiche.

Navigateur - Barre d'en-tête

3

Dans le champ 'Nom' tapez le nom du nouveau Paquetage , et sélectionnez le bouton radio 'Créer Diagramme '.

Ajouter un Paquetage

4

Cliquez sur le bouton OK .

La boîte de dialogue ' Nouveau Diagramme ' s'affiche.

5

Dans le champ 'Nom' tapez le nom du nouveau diagramme .

Dans le panneau 'Select From' sélectionnez ' UML Structural', et dans le panneau ' Diagramme Types' sélectionnez 'Class'.

Ajouter de nouveaux Diagrammes

6

Cliquez sur le bouton OK .

Dans la fenêtre du Navigateur , double-cliquez sur l'icône à côté du nom du nouveau diagramme ; le diagramme s'ouvre dans le Diagramme Vue , avec les pages Class affichées dans la boîte à outils Diagramme .

Boîte à outils Diagramme

sept

Dans la Boîte à outils, cliquez sur Search pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et spécifiez ' WSDL ', puis sélectionnez la page Boîte à outils parmi les résultats.

La page Boîte à outils 'WSDL' s'affiche.

Boîte à outils WSDL

8

Cliquez sur l'icône ' Namespace ' de la boîte à outils et faites-la glisser dans le diagramme de classes.

La boîte de dialogue 'WSDL Namespace Propriétés ' s'affiche.

Type un nom de Paquetage WSDL et l'URL de l'espace de Namespace cible. Vous pouvez modifier ces valeurs ultérieurement.

Espace de Namespace WSDL

9

Cliquez sur le bouton OK .

L'exemple de structure Paquetage stéréotypée « Paquetage » est créé sur le diagramme , et la structure complète du modèle est affichée, développée, dans la fenêtre du Navigateur .

La structure du modèle se compose de ces sous-packages, avec un diagramme de vue d'ensemble pour naviguer entre eux :

  • Types : Contient les types XSD des données communiquées par le web service, sur un diagramme Types
  • Messages : Contient les messages WSDL, modélisés sous forme de classes UML marquées du stéréotype « WSDLmessage »
  • PortTypes : Contient les types de port WSDL, modélisés comme des interfaces UML marquées du stéréotype « WSDLportType »
  • Liaisons : Contient les liaisons WSDL, modélisées comme des classes UML qui réalisent les PortTypes
  • Services : Contient les services WSDL, modélisés comme des interfaces UML avec des associations à chaque liaison exposée
Structure Modèle 1.1 Modélisation XSD

dix

Modèle chacune des constructions WSDL dans leurs Paquetages correspondants.

Message WSDL Partie de message WSDL Type de port WSDL Fonctionnement du Type de port WSDL Liaison WSDL Opération de liaison WSDL Service WSDL Document WSDL

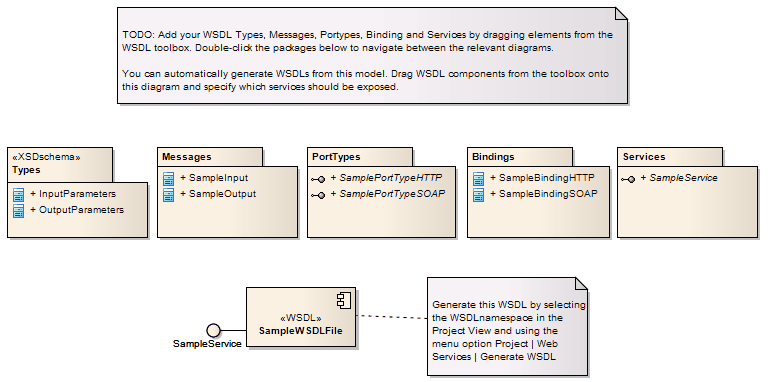

Gabarit WSDL Modèle - Diagramme

Le paquetage d'espace de noms Paquetage agit comme un conteneur pour la structure WSDL.

Template WSDL Model - Diagram

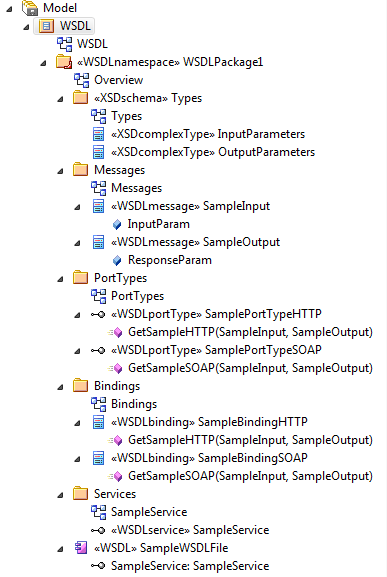

Gabarit WSDL Modèle - Hiérarchie des fenêtres du Navigateur
