DOORS d'importation depuis Exigences

À l'aide de Sparx Systems MDG Lien pour DOORS , vous pouvez transférer tous les objets d'un module IBM® Rational® Paquetage lié dans le paquetage Enterprise Architect sélectionné, en tant que types requis d'élément Enterprise Architect .

Dans le cadre de ce processus, vous pouvez créer un profil d'importation pour définir sur quoi l'importation doit fonctionner. Un profil d'importation est un gabarit dans lequel vous spécifiez les propriétés d' object DOORS à importer dans les propriétés d'éléments mappés Enterprise Architect .

Accéder

Ruban

Cliquez sur la cible Paquetage , puis :

Spécialiser > Add-Ins > DOORS > Importer depuis Doors

Menu Contexte

Fenêtre du Navigateur | Cliquez Cliquez-droit sur la cible Paquetage | Spécialiser | DOORS | Importer depuis des portes

Importer depuis DOORS Dialogue

La boîte de dialogue « Importer depuis DOORS » vous aide à spécifier le module à partir duquel vous importez, le profil d'importation que vous utilisez et s'il faut importer des connecteurs, des pièces jointes et des discussions.

DOORS import dialog in Sparx Systems Enterprise Architect.

Options d'importation

Champ/Bouton	Action	Voir également
Module de portes	Cliquez sur la flèche déroulante et sélectionnez dans la liste des modules DOORS qui sont liés à ce projet.
Gestionnaire de modules	Si le module que vous voulez n'est pas listé dans le champ 'Doors Module', cliquez sur ce bouton pour afficher la boîte de dialogue 'Modules Manager' et localiser et lier au module dont vous avez besoin.	Créer un lien vers un module DOORS
Nom de profil	Cliquez sur la flèche déroulante et sélectionnez le profil d'import à appliquer à cette opération.
Gestionnaire de profil	Si un profil approprié à utiliser n'est pas répertorié dans le champ 'Nom du profil', cliquez sur ce bouton pour afficher la boîte de dialogue 'Gestionnaire des profils d'importation' (voir le tableau Gérer les profils d'importation ).
Importer des connecteurs	Cochez cette case pour importer tous les connecteurs (relations) entre les objets DOORS déjà importés de divers modules DOORS dans différents Paquetages Enterprise Architect .
Importer des pièces jointes	Cochez cette case pour importer toutes les pièces jointes que les objets DOORS importés pourraient avoir.
Importer des discussions	Cochez cette case pour importer toutes les discussions associées aux objets DOORS importés.
Importer	Cliquez sur ce bouton pour commencer le processus d'importation.
Annuler	Cliquez sur ce bouton pour fermer la boîte de dialogue 'Importer depuis Doors' sans effectuer l'importation.
Aider	Cliquez sur ce bouton pour afficher cette rubrique d'aide.

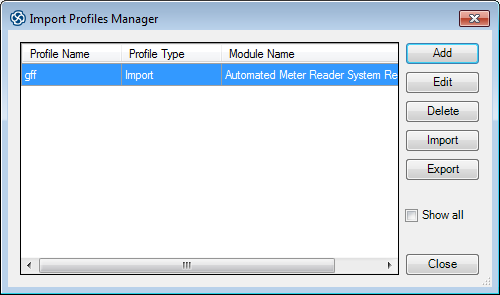

Boîte de Dialogue Gestionnaire de profils d'importation

Lorsque vous cliquez sur le bouton Gestionnaire de profils dans la boîte de dialogue « Importer depuis Doors », la boîte de dialogue « Gestionnaire d'importation de profils » s'affiche. Vous utilisez cette boîte de dialogue pour créer ou importer de nouveaux profils, modifier ou supprimer des profils existants et exporter des profils vers votre système de fichiers préféré.

Gérer les profils d'importation

Champ/Bouton	Action	Voir également
Ajouter	Cliquez sur ce bouton pour ajouter un nouveau profil d'importation. La boîte de dialogue « Options de mappage » s'affiche ; voir le tableau Créer ou modifier un profil d'import .
Éditer	Cliquez sur un nom de profil existant et cliquez sur ce bouton pour modifier les paramètres du profil sélectionné. La boîte de dialogue « Options de mappage » s'affiche, indiquant les paramètres actuels du profil ; voir le tableau Créer ou modifier un profil d'import .
Effacer	Cliquez sur un nom de profil existant et cliquez sur ce bouton pour supprimer immédiatement ce profil de la liste. Il n'y a pas d' prompt de confirmation.
Importer	Cliquez sur ce bouton pour afficher le navigateur 'Importer un profil - Extension Doors'. Recherchez l'emplacement du fichier de profil requis (.eProfile), puis cliquez sur le nom du fichier et sur le bouton Ouvrir. Un message d'état s'affiche. Cliquez sur le bouton OK ; si l'opération a réussi, le nom du profil s'affiche dans la boîte de dialogue 'Import Profiles Manager' . En cas d'échec, le profil n'est pas ajouté à la liste.
Exporter	Cliquez sur un nom de profil et cliquez sur ce bouton pour exporter ce profil vers un emplacement du système de fichiers en tant que fichier .eProfile. Le navigateur 'Enregistrer sous' s'affiche. Accédez à l'emplacement requis et cliquez sur le bouton Enregistrer. Un message d'état s'affiche ; cliquez sur le bouton OK pour effacer le message.
Afficher tout	Activez cette option pour afficher les profils qui appartiennent à tous les modules liés.
proche	Lorsque vous avez fini d'utiliser la boîte de dialogue 'Import Profiles Manager', cliquez sur ce bouton pour revenir à la boîte de dialogue 'Import from Doors'.

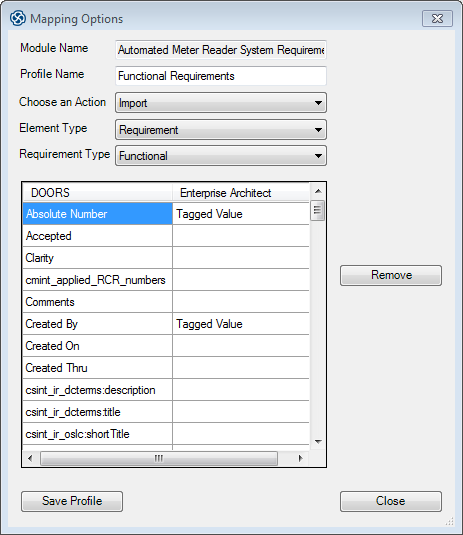

Boîte de Dialogue Options d'importation de mappage

Lorsque vous cliquez sur le bouton Ajouter ou sur le bouton Modifier dans la boîte de dialogue « Gestionnaire de profils d'importation », la boîte de dialogue « Options de mappage » s'affiche. Cette boîte de dialogue mappe les propriétés d' Object IBM® Rational® DOORS® aux propriétés d'élément Enterprise Architect et vous aide à définir les propriétés à importer. Vous pouvez utiliser le profil plusieurs fois pour mettre à jour le Paquetage Enterprise Architect avec des modifications dans les objets du module DOORS .

Créer ou modifier un profil d'importation

Champ/Bouton	Action	Voir également
Nom de profil	Type un nom approprié pour le profil d'importation.
Choisissez une Action	Cliquez sur la flèche déroulante et sélectionnez "Importer". Vous pouvez également réinitialiser le profil sur "Exporter" pour l'utiliser pour exporter les Exigences du Paquetage Enterprise Architect vers le module DOORS .
Type d'élément	Cliquez sur la flèche déroulante et sélectionnez le type d'élément à créer ou à écraser avec les données DOORS - soit "Exigence", soit "Cas d'utilisation".
Type d'exigence	Cette option sera disponible uniquement si 'Exigence' est sélectionné comme Type d'élément . Cliquez sur la flèche déroulante et sélectionnez le type que vous souhaitez définir sur les éléments d'exigence résultant de l'importation.
DOORS	Répertorie les propriétés d' object DOORS disponibles dans le module DOORS sélectionné.
Enterprise Architect	Répertorie les propriétés Enterprise Architect mappées aux propriétés DOORS . Vous pouvez double-cliquer sur un champ de propriété vide pour afficher la boîte de dialogue "Configurer le mappage d'attributs", qui fournit une liste des propriétés d' Enterprise Architect qui peuvent être mappées à la propriété DOORS . Cliquez sur une propriété et sur le bouton Sélectionner pour la mapper à la propriété DOORS .
Retirer	Si nécessaire, cliquez sur un champ de propriété Enterprise Architect mappé et cliquez sur ce bouton pour effacer le champ et démapper la propriété.
Enregistrer le profil	Cliquez sur ce bouton pour enregistrer la définition de profil que vous avez créée et revenir à la boîte de dialogue 'Import Profiles Manager' .
proche	Cliquez sur ce bouton pour fermer la boîte de dialogue « Options de mappage ».
