Exemple Diagramme

En utilisant les fonctionnalités d'ingénierie de base de données d' Enterprise Architect , vous pouvez créer des modèles riches des objets qui composent un modèle de données à n'importe quel niveau d'abstraction, du conceptuel au logique en passant par le physique. Ces modèles sont créés en ajoutant des tableaux et d'autres objets de base de données à partir de la boîte à outils ou par rétro-ingénierie et base de données existante dans un modèle à partir d'une gamme de SGBDR. Un diagramme de base de données peut contenir des Tableaux , des Vues, des Procédures, des Séquences et des Fonctions. Les colonnes Tableau sont annotées en tant que clés primaires et Foreign Keys sont modélisées à l'aide de relations d'association spécialisées. Dans cet exemple, l'utilisateur a créé un modèle de données physiques simple des clients et de leurs adresses et commandes.

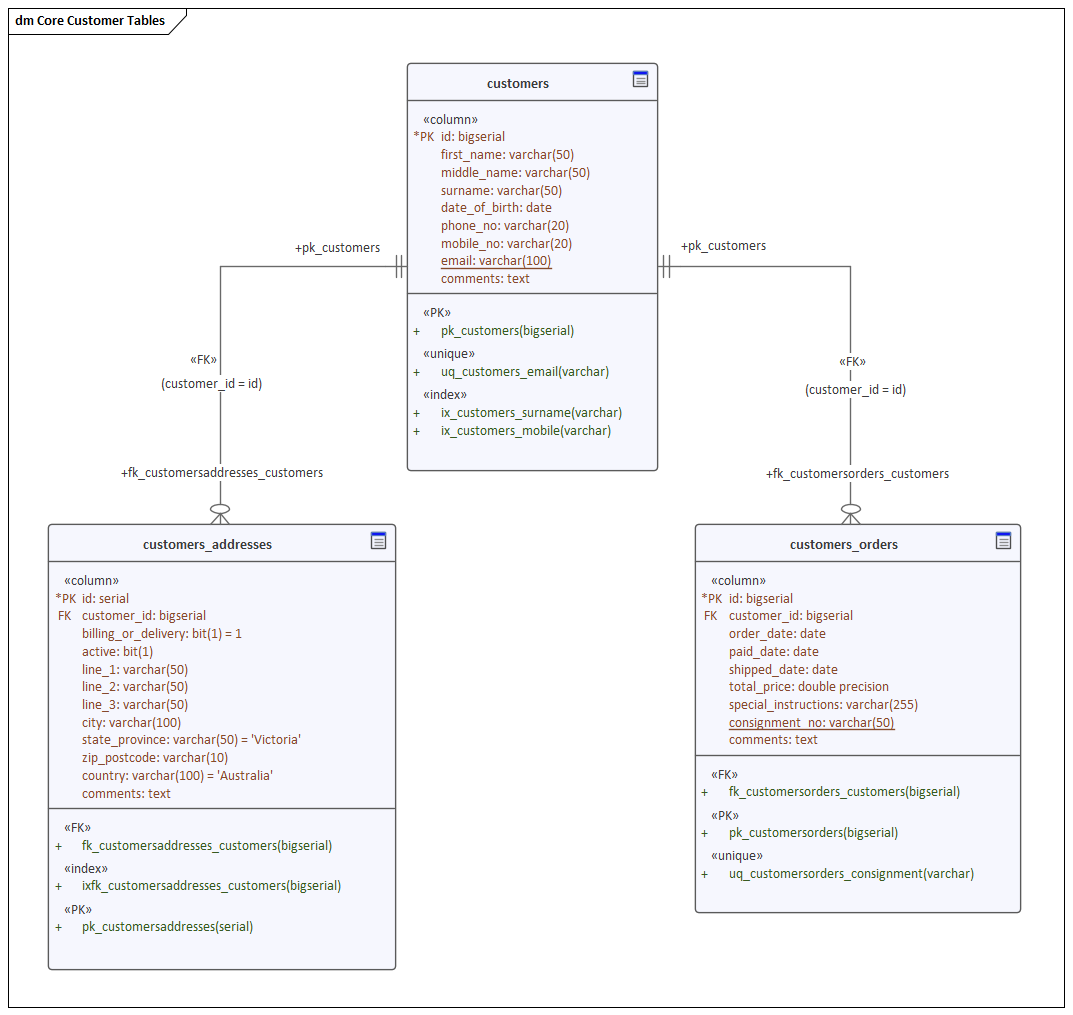

Modèle physique de données montrant Tableaux avec des colonnes et Foreign Keys .
