Notations de Modélisation données

Enterprise Architect prend en supporte de nombreux paramètres liés à la modélisation des données qui peuvent influencer la façon dont les objets de la base de données sont représentés sur les diagrammes . Ces paramètres et la façon dont ils peuvent affecter la représentation des objets de la base de données sont décrits ici.

Réglages

Paramètre

Détail

Voir également

Icônes stéréotypées

Accès : 'Design > Diagramme > Manage > Propriétés > Elements : Use Stereotype Icons'

Valeur par défaut : Vrai

Enterprise Architect fournit un paramètre au niveau du diagramme pour l'affichage des objets stéréotypés. Lorsque la case est cochée, les objets de la base de données sur le diagramme sont affichés avec une icône représentant leur stéréotype au lieu du nom du stéréotype.

Table element showing stereotype name instead of icon, in Sparx Systems Enterprise Architect. Table element showing stereotype icon instead of name, in Sparx Systems Enterprise Architect.

 Visibilité des stéréotypes

Afficher le propriétaire du Modèle de données

Accès : 'Design > Diagramme > Manage > Propriétés > Elements : Show Data Modèle Owner'

Valeur par défaut : Vrai

Le système fournit un paramètre au niveau du diagramme pour l'affichage des propriétaires. Lorsque la case est cochée, les objets de la base de données sur le diagramme actuel seront affichés avec leur nom complet '{Owner.}ObjectName'.

Table element shown without owner name, in Sparx Systems Enterprise Architect.Table element shown with owner name, in Sparx Systems Enterprise Architect.

 Définir les caractéristiques des éléments

Afficher les détails de la colonne

Accès : 'Design > Diagramme > Manage > Propriétés > Fonctionnalités : Show Attribute Detail'

Valeur par défaut : nom uniquement

Le système fournit un paramètre au niveau du diagramme pour l'affichage des noms de colonne et des types de données Tableau . Les options disponibles sont : 'Nom uniquement' ou 'Nom et Type '.

Table element shown without attribute detail, in Sparx Systems Enterprise Architect.Table element shown with attribute detail, in Sparx Systems Enterprise Architect.

 Onglet Fonctionnalités

Afficher les détails de la colonne impliquée

Accès : 'Conception > Diagramme > Gestion > Propriétés > Fonctionnalités | Afficher le détail des paramètres'

Valeur par défaut : Type uniquement

Le système fournit un paramètre au niveau du diagramme pour l'affichage des colonnes impliquées dans une contrainte Tableau . Les options disponibles sont : 'Aucun', ' Type uniquement', 'Nom uniquement' et 'Détails complets'.

Dans ces exemples, la contrainte de clé primaire (PK) "PK_account" implique la colonne "accountID".

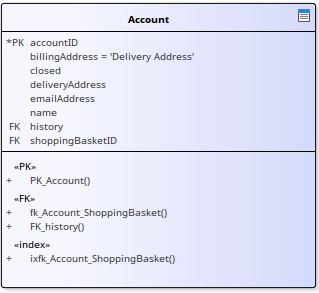

Table element shown with parameter detail set to None, in Sparx Systems Enterprise Architect. Table element shown with parameter detail set to Type only, in Sparx Systems Enterprise Architect.

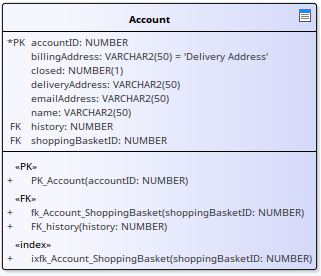

Table element shown with parameter detail set to Name only, in Sparx Systems Enterprise Architect. Table element shown with parameter detail set to Full Details, in Sparx Systems Enterprise Architect.

 Onglet Fonctionnalités

Afficher le stéréotype de colonne

Accès : Début > Application > Préférences > Préférences > Objets : Afficher le stéréotype <<colonne>>

Valeur par défaut : Vrai

Enterprise Architect fournit un paramètre de niveau global qui contrôle si oui ou non le stéréotype <<colonne>> est affiché au-dessus des colonnes de chaque Tableau . Vous pouvez donc masquer le stéréotype si vous préférez, étant donné que les attributs avec un stéréotype de <<column>> sont la seule option valide pour Tableaux .

Table element shown with column stereotype hidden, in Sparx Systems Enterprise Architect. Table element shown with column stereotype shown, in Sparx Systems Enterprise Architect.

 Options d'Affichage des Object

Notation du connecteur

Accès : 'Design > Diagramme > Manage > Propriétés > Connectors : Connector Notation'

Valeur par défaut : UML 2.1

Enterprise Architect supporte trois notations de diagramme pour la modélisation des données :

  • UML 2.1 - la notation standard UML 2.1 pour les connecteurs
    Database connections shown using UML notation, in Sparx Systems Enterprise Architect.
  • Ingénierie de l'information - le style de connexion Ingénierie de l'information (IE)
    Database connections shown using Information Engineering notation, in Sparx Systems Enterprise Architect.
  • IDEF1X - le style de connexion Integrated Definition Méthodes IDEF1X
    Database connections shown using IDEF1X notation, in Sparx Systems Enterprise Architect.
(Il s'agit des trois mêmes connecteurs utilisant des notations différentes.) La notation par défaut pour le diagramme de Modélisation des Données est "Information Engineering", tandis que la notation par défaut pour les modèles créés à partir d' Ingénierie Base de Données Motifs est "IDEF1X". 		Onglet Connecteurs Diagrammes entité-relation (ERD)
