Diagrammes de flux de données

Visualisez le flux de données et descendez du contexte au détail

Ce texte est dérivé de l'entrée du diagramme de flux de données dans Wikipédia en ligne.

'Un diagramme de flux de données (DFD) est une représentation graphique du 'flux' de données à travers un système d'information. Un diagramme de flux de données peut également être utilisé pour la visualisation du traitement des données (conception structurée). Il est courant pour un concepteur de dessiner d'abord un DFD au niveau du contexte qui montre l'interaction entre le système et les entités extérieures. Ce DFD au niveau du contexte est ensuite "éclaté" pour montrer plus de détails sur le système modélisé.

'Les diagrammes de flux de données ont été inventés par Larry Constantine ... basés sur le modèle de calcul "graphique de flux de données" de Martin et Estrin. (Ils) sont l'une des trois perspectives essentielles de l'analyse des systèmes structurés et de la méthode de conception SSADM. Le commanditaire d'un projet et les utilisateurs finaux devront être informés et consultés à toutes les étapes de l'évolution d'un système. Avec un diagramme de flux de données, les utilisateurs peuvent visualiser comment le système fonctionnera, ce que le système accomplira et comment le système sera mis en œuvre. Les diagrammes de flux de données de l'ancien système peuvent être établis et comparés avec les diagrammes de flux de données du nouveau système pour établir des comparaisons afin de mettre en œuvre un système plus efficace.

"Le développement d'un DFD aide à identifier les données de transaction dans le modèle de données."

Accéder

Utilisez l'une des méthodes décrites ici pour afficher la boîte à outils Diagramme , puis cliquez sur pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et spécifiez ' Data Flow Diagrammes '.

Diagrammes de flux de données dans Enterprise Architect

Dans Enterprise Architect , vous pouvez développer des diagrammes de flux de données rapidement et simplement grâce à l'utilisation d'une MDG Technologie intégrée au programme d'installation d' Enterprise Architect . Les facilités du diagramme de flux de données sont fournies sous la forme de :

• Un type de diagramme de flux de données, accessible via la boîte de dialogue ' Nouveau Diagramme '
• Une page ' Diagramme de flux de données' dans la boîte à outils Diagramme
• Élément de flux de données et entrées de relation dans le « menu de raccourcis » de la boîte à outils et Quick Linker

Page de la boîte à outils du Diagramme de flux de données

Apparence des pages	La description	Voir également
	Le processus est un processus ou une activité dans lequel des données sont utilisées ou générées. Externe représente une source externe, un utilisateur ou un référentiel des données. Le magasin de données représente un référentiel physique ou électronique interne de données, dans lequel et à partir duquel les données sont stockées et récupérées. Le flux de données (connecteur) représente la manière dont les données circulent dans le système, sous forme physique ou électronique. Gate représente le point de terminaison des messages entrants et sortants sur un diagramme de niveau inférieur (c'est-à-dire les messages vers et depuis les processus décrits ailleurs).

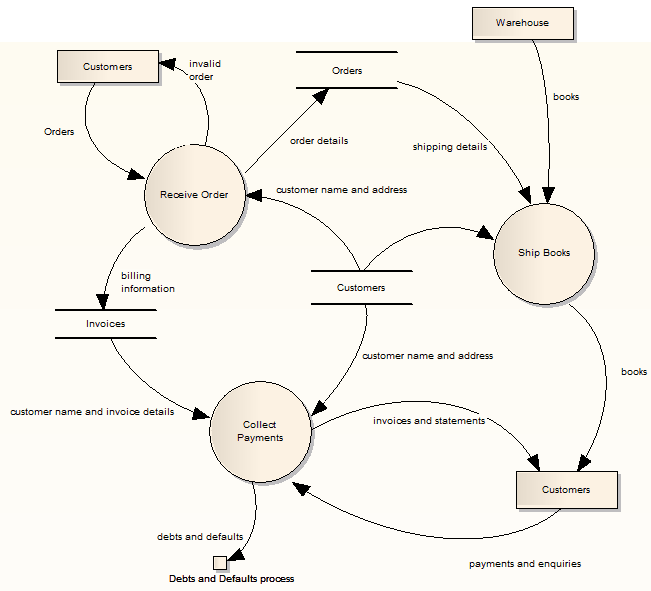

Apparence du Diagramme de flux de données

Lorsqu'ils sont glissés dans un diagramme de flux de données , les éléments et les relations ont ces apparences :

Pour préserver la simplicité et la lisibilité du diagramme , vous ne pouvez pas afficher les compartiments d'éléments sur le diagramme .

Diagramme contexte

Un diagramme de contexte est un diagramme de flux de données de niveau supérieur qui n'a qu'un seul élément de processus représentant le système modélisé, montrant sa relation avec les systèmes externes.
