Utilisant le Dialogue de Valeur de Paramètre

La boîte de dialogue « Valeur du paramètre » vous aide à définir des valeurs pour une large gamme de paramètres dans la configuration BPSim. Il prend en supporte la définition de valeurs fixes simples jusqu'aux distributions et expressions qui donnent une valeur dérivée. Tous les types de valeur ou de dérivation ne conviennent pas à tous les types de paramètres.

Le nom du dialogue est tiré du nom de l' object et du nom du paramètre en cours de définition ; par exemple, configurez 'Traitement' pour 'Activité1'.

Accéder

Avec un artefact BPSim chargé dans la fenêtre Configurer BPSim, sélectionnez un élément BPMN sur le diagramme ou la fenêtre Navigateur , puis cliquez sur Browse. dans le champ 'Valeurs'. (Si le paramètre n'est pas déjà créé, choisissez Catégorie et Paramètre dans la liste pour en créer un nouveau.)

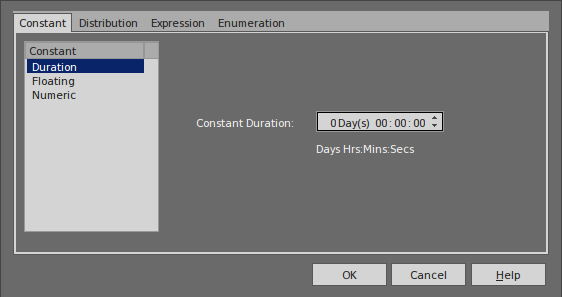

Tabulation constante

Utilisez cet onglet pour définir une valeur spécifique pour le paramètre - un chiffre, une string texte ou une heure, par exemple.

Dans le panneau 'Constante', sélectionnez le type de constante :

  • Flottant
  • Numérique
  • String
  • DateHeure
  • Booléen, ou
  • Durée
Les champs appropriés s'affichent à droite du panneau ; tapez la valeur et, si nécessaire, l'unité dans laquelle la valeur est exprimée (par exemple, une unité de temps ou de devise). Pour certains types de paramètres, une liste déroulante est disponible dans laquelle vous pouvez sélectionner une valeur .

Onglet Distribution

Sur cet onglet, vous pouvez appliquer une méthode d'échantillonnage statistique pour obtenir le paramètre valeur ; pour chaque type de distribution disponible, les champs appropriés s'affichent pour vous permettre de saisir les paramètres de la distribution. Toutes les distributions nécessitent que vous identifiiez l'unité d'expression.

Les paramètres de distribution ne sont pas nécessaires pour le processus métier que vous développez, mais (si vous dérivez des valeurs d'une distribution) sont requis pour la simulation.

Vous pouvez choisir parmi ces types de distribution :

  • Bêta - une distribution de probabilité continue fournissant des valeurs "réelles" dans une courte plage, généralement de 0 à 1
  • Weibull - une distribution de probabilité continue fournissant des valeurs "réelles", couramment utilisée pour l'analyse de la durée de vie des object
  • Gamma - une distribution de probabilité continue fournissant des valeurs "réelles", utile pour modélisation des variables aléatoires à distribution exponentielle
  • Binomiale - une distribution " integer ", fournissant des valeurs basées sur le nombre d'essais et la probabilité d'un certain résultat
  • Erlang - fournit des valeurs "réelles" basées sur la valeur K et la moyenne de la distribution
  • Normal - fournit des valeurs "réelles" basées sur la moyenne et l'écart type de la distribution
  • LogNormal - une distribution de probabilité continue de variables aléatoires "réelles" dont le logarithme est distribué normalement
  • Poisson - une distribution de probabilité discrète (« integer ») qui exprime la probabilité qu'un nombre donné d'événements se produisent indépendamment dans un intervalle de temps ou d'espace fixe (volume, distance ou surface)
  • NegativeExponential - fournit des valeurs "réelles" basées sur la moyenne de la distribution
  • Triangulaire - fournit des valeurs "réelles" basées sur le mode de distribution et les valeurs minimales et maximales d'une plage
  • TruncatedNormal - fournit des valeurs "réelles" basées sur la moyenne et l'écart type des points dans les valeurs minimales et maximales d'une plage
  • Uniforme - fournit des valeurs "réelles" entre les valeurs minimales et maximales d'une plage

Onglet Expressions

Dans cet onglet, vous saisissez une expression XPATH 1.0 pour combiner des valeurs explicites, des opérateurs et des fonctions à traiter lors de l'exécution pour fournir une valeur . Chaque paramètre de propriété d'une expression doit être placé entre accolades - {xxx}.

Exemple 1 : Afin de représenter c = a + b + 10, on affecte cette expression à une propriété 'c' :

{a} + {b} + 10

où 'a' et 'b' sont des propriétés définies dans le modèle BPSim.

Exemple 2 : Afin de représenter c = t - p * (a - b) 2 , on affecte cette expression à une propriété 'c' :

{t} - {p} * Mathématiques. pow ({a} - {b}, 2.0)

Note : Lors de la simulation d'un modèle avec cette expression, veuillez sélectionner 'Java' comme langage afin d'utiliser la fonction Java intégrée Math. pow ().

Onglet Énumération

Dans l'onglet 'Enumération', vous pouvez définir une énumération pour fournir une collection de valeurs constantes. Vous auriez obtenu ces valeurs à partir de données historiques du monde réel ou de l'analyse et de la simulation d'un modèle. Chaque fois que le paramètre est évalué, la valeur énumération suivante est renvoyée.

Au fur et à mesure que vous définissez chaque valeur de numération, cliquez sur le bouton Enregistrer pour l'ajouter à la liste des valeurs possibles, et cliquez sur le bouton Nouveau pour effacer les champs de données prêts à entrer une autre valeur . Pour certains types de valeur d'énumération, il peut vous être demandé de définir l'unité dans laquelle la valeur est exprimée. Les types d'énumération que vous pouvez définir incluent :

  • String
  • Flottant
  • Numérique
  • Durée
  • DateHeure
  • booléen
