Diagramme cas d'utilisation - Cas d'utilisation de niveau supérieur

Le diagramme de cas d'utilisation décrit le HybridSUV comme un système utilisé par un certain nombre de rôles externes. Le diagramme aide à définir le contexte de tous les rôles (humains et autres systèmes) qui interagissent avec ou tirent de la valeur du système. Le diagramme de cas d'utilisation, bien qu'apparaissant simpliste, fournit un mécanisme pour s'assurer que toutes les interactions potentielles du système sont définies et comprises. Le système lui-même est représenté dans le diagramme par un élément Bordure , qui sert de conteneur pour les cas d'utilisation, les acteurs se trouvant à l'extérieur de la Bordure . Dans ce diagramme , il existe un certain nombre de rôles externes - autres que le conducteur - qui interagiront avec le système HybridSUV, y compris le propriétaire enregistré, le mainteneur, la compagnie d'assurance et le département des véhicules à moteur.

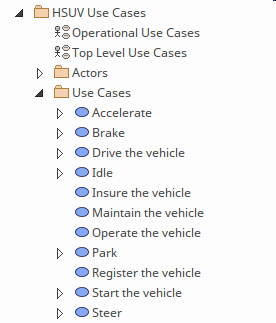

Les cas d'utilisation apparaissent dans la fenêtre Navigateur et peuvent être regroupés de manière pratique en acteurs et cas d'utilisation. N'importe quel nombre de diagrammes de cas d'utilisation peut ensuite être défini pour permettre à l'ingénieur système de visualiser les cas d'utilisation.

Enterprise Architect fournit également un certain nombre d'outils utiles et uniques pour aider l'ingénieur système à décrire efficacement les cas d'utilisation et à définir des scénarios qui détaillent les étapes représentant l'interaction entre l'acteur et le système. Une fois ceux-ci définis, l'outil peut générer automatiquement des diagrammes de comportement directement à partir du modèle.

Une fois les étapes générées en tant qu'éléments de modèle, la traçabilité peut être ajoutée :

• Les étapes de l'acteur peuvent être attribuées aux modèles d'interface homme-machine
• Les étapes du système peuvent être attribuées aux modèles de composants.
