Motifs

Présentation Motifs

Un Motif est une solution de conception générale réutilisable à un problème courant dans un contexte architectural donné. Les Motifs ne sont pas des conceptions résolues, mais plutôt des gabarits sur la façon dont un problème peut être résolu. Le concept est né dans le monde de l'architecture du bâtiment et a été publié pour la première fois dans un livre de Christopher Alexander intitulé Design Motifs . Ils ont ensuite été appliqués à l'industrie du logiciel et ont été largement utilisés par le domaine du génie logiciel pour résoudre des problèmes de génie logiciel récurrents, même si à première vue la nature des problèmes semblait assez différente.

Où trouver des Motifs

Créer un Motif :

Spécialiser > Technologies > Publier la technologie > Publier le Diagramme en tant que Motif

Utiliser un Motif :

Début > Application > Partage > Ressources > Motifs <groupe de motifs> > Cliquez-droit sur le nom du Motif > Ajouter Motif au Diagramme

Utilisation des Motifs

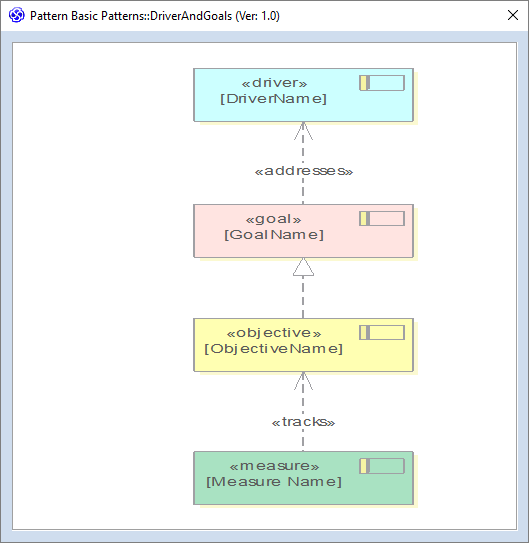

Motifs peuvent être appliqués dans un large éventail de situations allant de l'architecture commerciale à l'architecture technologique, mais sont toujours utilisés pour appliquer une solution commune à un certain nombre de problèmes ou de contextes qui, à première vue, peuvent sembler assez différents. Enterprise Architect a fourni un mécanisme utile pour l'exploration de Motifs , ce qui signifie que tout diagramme peut être publié en tant que Motif , puis réutilisé dans le même contexte ou dans un contexte différent. Un exemple d'un Motif et de son utilisation pourrait être un Motif articulant la relation entre les moteurs, les buts, les objectifs et les mesures. Un diagramme existant pourrait être publié en tant que Motif , puis n'importe quelle architecture métier pourrait réutiliser le Motif en le faisant simplement glisser sur un diagramme vide.

Options pour les Motifs

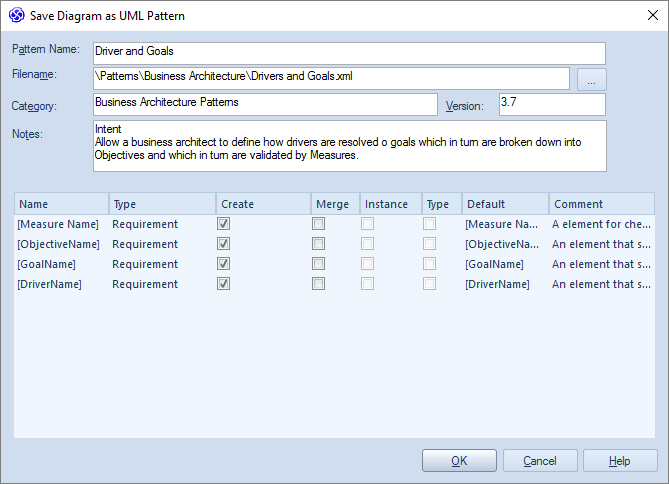

Les Motifs sont le plus souvent disponibles dans l'onglet "Ressources" de la fenêtre du Navigateur , mais sont également parfois intégrés à des technologies et mis à disposition à partir d'une page Boîte à outils. Il existe un certain nombre d'options disponibles lors de la publication d'un Motif , y compris la possibilité de décrire les détails du Motif dans son ensemble et d'inclure des notes pour chacun des éléments qui composent le Motif .
