Importation de matériel existant

Lorsque Enterprise Architect a été configuré pour être utilisé, il est probable que vous ayez encore des artefacts de projet existants sous la forme de diagrammes , de documents, de feuilles de calcul et d'éléments dans d'autres formats. Beaucoup d'entre eux peuvent être facilement importés dans Enterprise Architect ou référencés à partir de l'outil. L'outil fournit également une connectivité étendue côté serveur à un large éventail d'autres outils, notamment des outils de Gestion des Exigences tels que DOORS Next Generation, des outils de gestion de projet tels que Wrike et des outils de mise en œuvre de projet tels que Jira, via le Pro Cloud Server (un composant côté serveur sous licence séparée).

Importation de feuilles de calcul

Les feuilles de calcul sont couramment utilisées comme conteneur à usage général pour un large éventail de données de projet numériques et textuelles. Les utilisations incluent :

• Exigences
• Analyse des parties prenantes
• Planification
• Feuilles de Route
• Sous-systèmes
• Composants
• Définitions d'interface
• Gestion des Tâches

Bien que la feuille de calcul soit un outil très familier, il lui manque de nombreuses fonctionnalités rigoureuses et utiles d'une plate-forme de gestion de l'information telle Enterprise Architect , notamment :

• Collaboration,
• Diagramme
• Traçabilité,
• Lignes de base ,
• Visualisations,
• Simulateurs
• Versions et plus.

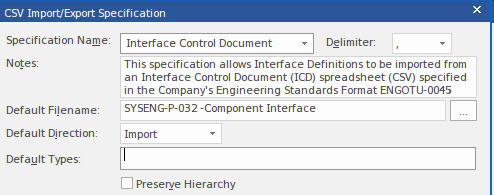

Enterprise Architect a intégré la prise en support de toutes ces formes d'informations et de nombreuses autres qui sont généralement stockées dans des feuilles de calcul. L'outil est également livré avec des facilités pour importer et exporter les données de la feuille de calcul en utilisant le format de fichier CSV.

Le scénario le plus typique est que les informations dans les feuilles de calcul soient importées dans Enterprise Architect , puis la feuille de calcul peut être mise hors service et les ressources d'information peuvent être gérées dans Enterprise Architect à partir de ce moment.

Il peut y avoir des situations où l'utilisation des aspects d'analyse numérique d'une feuille de calcul serait utile, et Enterprise Architect fournit commodément un outil pour exporter des informations au format de fichier CSV pour les importer dans une feuille de calcul. Pour plus d'informations, consultez la rubrique Import and Export Spreadsheets .

Importation de diagrammes Diagrammes

Microsoft Visio est couramment utilisé par les équipes d'ingénierie, souvent parce qu'il n'y a pas d'autres outils plus sophistiqués disponibles et qu'il sert à créer des diagrammes à usage général. Il est courant pour une équipe qui adopte Enterprise Architect comme plate-forme d'ingénierie de choix d'avoir une collection de diagramme Visio préexistants. Tous ces diagrammes peuvent être importés dans Enterprise Architect mais les résultats sont plus efficaces lorsque ces diagramme Visio ont été construits avec cohérence ou en utilisant des palettes standard de l'industrie plutôt que des formes géométriques de forme libre telles que des carrés et des cercles qui n'ont pas de signification partagée. Une fois importés, les diagrammes peuvent être massés et mis à jour pour faire partie du référentiel, et les diagrammes Visio d'origine peuvent être mis hors service.

Enterprise Architect fournit un outil gratuit qui peut être utilisé pour se connecter à un moteur MS Visio et importer des diagrammes sélectionnés dans le référentiel.

Une décision doit être prise de désactiver les diagrammes dans Visio et de permettre à Enterprise Architect de gérer les diagrammes à partir de ce moment. Avoir les diagrammes dans le référentiel offre une grande puissance, car les éléments des diagrammes peuvent être liés à d'autres éléments du référentiel. Pour plus d'informations, consultez la rubrique Extensions - MDG Technologies .

Utilisation de la Bibliothèque d'Équipe

Même si une équipe d'ingénierie est passée à Ingénierie Systèmes Modèles Basée , il est probable qu'il y aura encore une gamme de documents et de matériel Web qui sont essentiels pour la gestion et le développement de solutions d'ingénierie. Enterprise Architect fournit une approche pragmatique à ce besoin en incorporant une fonctionnalité Bibliothèque d'Équipe où les documents et les ressources Web (locales et distantes) peuvent être rassemblés en tant que références.

Toutes les références cataloguées dans la Bibliothèque d'Équipe peuvent être incluses dans un diagramme en tant qu'artefact interne ou externe, mais plus facilement, elles peuvent également être importées ou référencées. Pour plus d'informations, consultez la rubrique d'aide The Model Library .

Intégration Microsoft Office

Enterprise Architect a la capacité de s'intégrer à la suite d'applications Microsoft Office à l'aide du lien MDG pour Microsoft Office, ce qui facilite l'échange d'informations entre n'importe quel modèle Enterprise Architect et MS Powerpoint, MS Word et MS Excel . Il existe des options pour importer, exporter et synchroniser le contenu.

Microsoft PowerPoint

L'intégration de PowerPoint fournit un accès facile au référentiel de modèles d' Enterprise Architect dans les présentations PowerPoint. Vous pouvez insérer des références au modèle, utiliser des noms d'éléments de modèle hyperliens, insérer des diagrammes sous forme d'images et tabuler le contenu de Paquetage sur des diapositives.

Microsoft Excel

L'outil Microsoft Excel Importer vous permet d'importer le contenu des classeurs Microsoft Excel dans Enterprise Architect en tant qu'éléments de modèle. Cela inclut l'importation de données de feuille de calcul sous forme d'éléments, de connecteurs, d'attributs et d'opérations UML .

Microsoft Word

L'outil Microsoft Word Importer apporte les Exigences , les Cas d'utilisation, les Processus , les Classes et d'autres données des documents Microsoft Word dans Enterprise Architect en tant qu'éléments de modèle. L'importateur Microsoft Word fournit une approche étape par étape qui vous aide à mapper des éléments tels que des sections, des tableaux et des paires nom-valeur délimitées aux éléments et propriétés d' Enterprise Architect - y compris la définition personnalisée de Valeur Étiquetés .

Intégration avec des outils externes

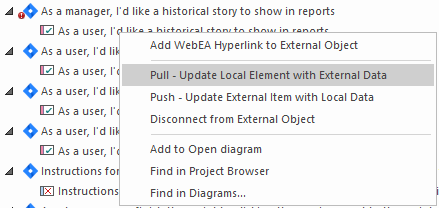

Enterprise Architect fournit une interface (dans le cadre du Pro Cloud Server ) pour connecter vos référentiels de modèles à des outils externes. Cela permet à Enterprise Architect de synchroniser des éléments dans des outils externes avec des vues des éléments dans Enterprise Architect , ce qui est particulièrement utile si Enterprise Architect et un autre outil partagent un intérêt pour des types particuliers d'informations. Un exemple est l'intégration avec le produit DOORS Next Generation (NG), où les exigences modélisées dans DOORS peuvent être visualisées dans Enterprise Architect , et des substituts locaux des éléments peuvent être placés sur des diagrammes et liés à n'importe quel nombre d'autres éléments de modélisation , y compris des stratégies , études métiers, Use Cases et Composants. (Il existe également une facilité au modèle pour se connecter aux anciennes versions de DOORS .)

Il existe un large éventail d'intégrations disponibles, et les équipes peuvent créer leurs propres intégrations à l'aide de la facilité Open Services for Lifecycle Collaboration ( facilité ), disponible dans le cadre du Pro Cloud Server . Pour plus d'informations, consultez la rubrique d'aide sur les Integrate Data from External Providers .
