Relier les pièces du Modèle

Le Langage Modélisation des Systèmes encourage les ingénieurs à créer une série de modèles, qui apparaîtront au novice ou au nouveau venu dans l'ingénierie des systèmes basée sur les modèles comme fragmentant la vision du système. En réalité, le SysML décrit un réseau de modèles, chacun répondant à des préoccupations particulières mais reliés entre eux pour décrire le système et ses parties dans son ensemble.

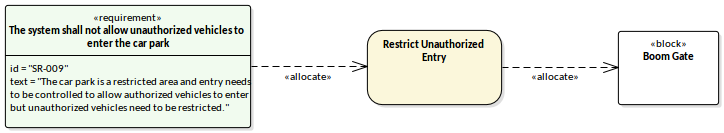

Dans cette illustration, nous voyons un diagramme convaincant d' Enterprise Architect qui décrit les connexions entre les parties du modèle à l'aide d'éléments et de connecteurs spécialisés, à savoir une exigence, une activité et un Bloc utilisant la relation d'allocation. Les éléments peuvent être réutilisés dans n'importe quel nombre de diagrammes et la modification de leurs propriétés à un emplacement les mettra à jour dans tous les contextes. Diagrammes peuvent être créés rapidement et facilement à l'aide d'un certain nombre de fonctionnalités , et ils peuvent être visualisés de différentes manières, telles que des listes, tableaux et des feuilles de calcul. Les diagrammes peuvent être filtrés et les éléments peuvent être remplacés par des icônes graphiques pour créer plus d'intérêt pour un public non technique. Pour plus d'informations, consultez la rubrique d'aide de Model Diagrams .

C'est là toute la puissance de l'approche Ingénierie Systèmes Modèles Basée , car elle permet de visualiser un système de multiples façons, depuis une vue complète et de haut niveau jusqu'à travers de multiples couches de décomposition ou de hiérarchie. Chaque niveau est connecté, les lacunes ou les ruptures dans les modèles peuvent être facilement identifiées et des solutions peuvent être trouvées.
