Matrice des relations

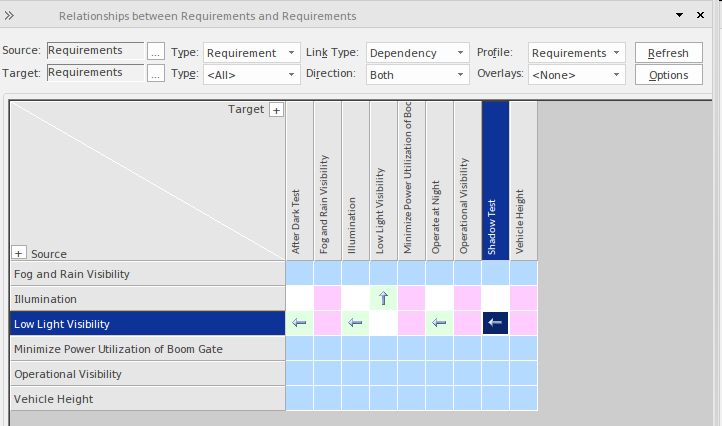

La Matrice des relations est un outil précieux pour visualiser les connexions entre les éléments de deux Paquetages , dans une interface ressemblant à une feuille de calcul avec des lignes et des colonnes. L'outil est particulièrement utile lorsqu'il est utilisé avec Exigences , et permet à un ingénieur de voir comment les Exigences sont liées à d'autres éléments, y compris d'autres Exigences .
La Matrice des relations peut être ouverte à partir de l'option du ruban 'Conception > Paquetage > Paquetage / Matrice '. Indiquez si le Paquetage actuel est le Paquetage source , le Paquetage cible ou les deux.

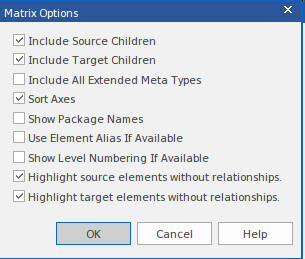

Lorsqu'une relation existe, une icône de flèche s'affiche dans la cellule à l'intersection des éléments source et cible, la pointe de flèche indiquant la direction de la relation. La matrice peut également être configurée pour mettre en surbrillance les lignes ou les colonnes qui n'ont aucune relation, dans une couleur distincte. Cette option et d'autres peuvent être configurées dans la fenêtre Options (cliquez sur le bouton Options dans l'en-tête Matrice des relations).
Ces options vous permettent de personnaliser la façon dont la matrice est affichée, y compris si les éléments sont triés ou si leurs noms sont précédés du nom du Paquetage , et si les lignes et les colonnes des éléments source et cible sans connexions sont mises en surbrillance. Pour plus d'informations, consultez la rubrique d'aide relative à la matrice des Relationship Matrix .
