Orchestration des messages avec des fragments

De nombreux systèmes sont intrinsèquement complexes et, bien que de simples Séquence de diagrammes soient utiles pour transmettre une image globale d'un logiciel ou d'un dispositif électromécanique, ils doivent être augmentés pour permettre la création de modèles sophistiqués de ces systèmes plus complexes. L'une des options de modélisation de la complexité dans les flux de messages est le fragment combiné. Ceux-ci peuvent être utilisés pour séquencer les messages différemment, y compris être en mesure de sélectionner des messages particuliers dans certaines circonstances ou d'exécuter un message un certain nombre de fois. Il existe un ensemble de fragments combinés qui peuvent être utilisés et leur opérateur détermine le type de fragment. Enterprise Architect en supporte tous les opérateurs, permettant aux ingénieurs de créer des diagrammes pouvant décrire de manière adéquate les systèmes d'ingénierie complexes modélisés. Des fragments peuvent être ajoutés à un diagramme directement à partir de la page de la boîte à outils Interactions et peuvent être positionnés pour superposer le groupe de messages approprié.

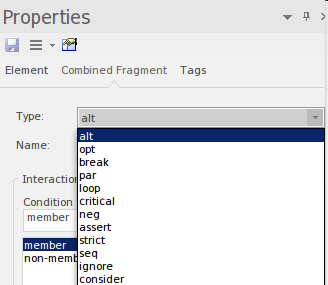

L'élément placé sur le diagramme est un Fragment générique et son opérateur devra être défini. Ceci peut être réalisé en sélectionnant une valeur pour le type dans la feuille de propriétés Fragment combiné.

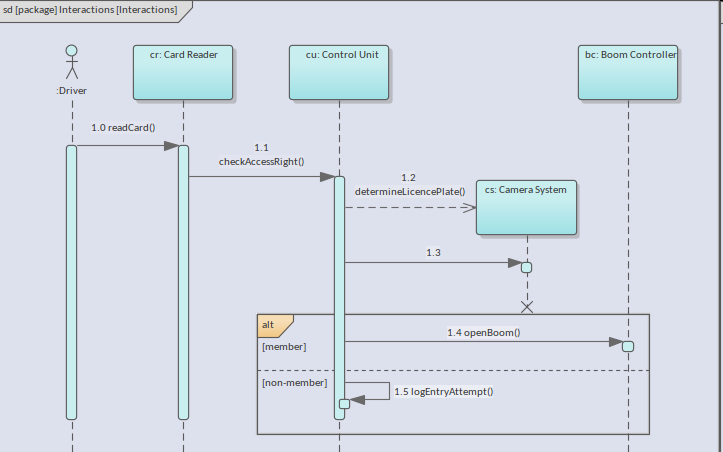

Cela changera le fragment au type approprié et permettra, par exemple avec le type alt , de définir un nombre quelconque de conditions alternatives qui détermineront quel message sera déclenché.
