Diagramme d'activité (EFFBD) - Accélération (détail)

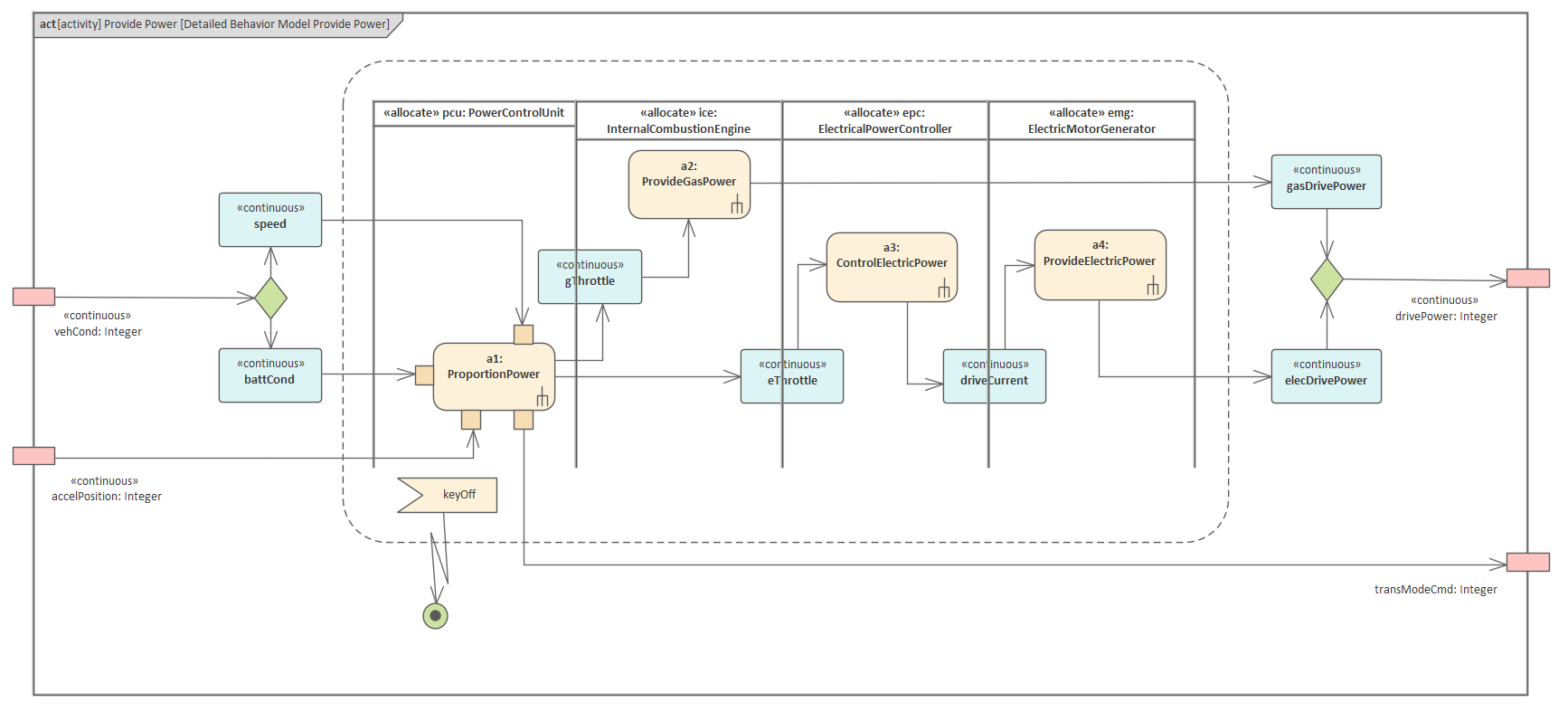

Ce diagramme d'activité a l'activité Provide Power comme cadre de diagramme , qui comprend des actions appelant les activités décomposées et les nœuds d' Object du diagramme précédent. Il utilise également Allouer les partitions d'activité, qui sont orientées verticalement dans le diagramme . Ces partitions comprennent l'unité de contrôle de puissance, le moteur à combustion interne, le contrôleur de puissance électrique et le générateur de puissance électrique, qui sont utilisés pour montrer quelle partie du système est responsable des actions définies dans le diagramme . Il existe également une légende d'allocation pour allouer explicitement des activités et un flux d' object aux pièces du Bloc du sous-système d'alimentation .

L'ingénieur modélisation a utilisé des flux d' object entrants et sortants pour l'activité ProvidePower. Cela a été fait pour distinguer le flux de puissance mécanique générée électriquement et de puissance mécanique générée par le gaz, et pour mieux comprendre les conditions spécifiques du véhicule surveillé.
