Boîtes de dialogue Interface Utilisateur Win32

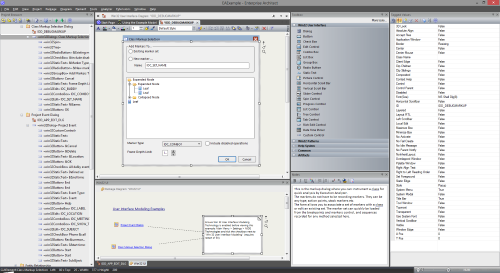

Grâce à la technologie UI MDG Win32, vous pouvez concevoir des écrans d'interface utilisateur s'affichant sous forme de contrôles Win32®. L'interface utilisateur ainsi créée peut être utilisée dans n'importe quel script de définition de ressources. Les scripts de définition de ressources, ou fichiers RC, sont une technologie Microsoft qui, comme tout autre code, peut être compilée et utilisée par des applications bureautiques natives. Les écrans ou boîtes de dialogue d'interface utilisateur peuvent être créés de toutes pièces ou rétroconçus. Les modèles d'interface utilisateur peuvent également être rétroconçus grâce à la fonction de synchronisation du code ().
modélisation d'interface s'effectue sur diagrammes , exactement comme avec n'importe quelle technologie dans Enterprise Architect . Un aspect intéressant de la conception Interface Utilisateur dans Enterprise Architect est que les composants peuvent jouer un rôle actif dans la simulation des Statemachines et des activités, permettant ainsi à la simulation d'interagir avec les utilisateurs, à la manière d'un programme réel !
Accéder
Affichez le « Constructeur de diagramme » en utilisant l'une des méthodes décrites dans le tableau ci-dessous. Ensuite, dans le « Constructeur de diagramme », cliquez sur l'icône
et choisissez la perspective « Conception UX > Modèles UI Win32 ». Dans le panneau « Sélectionner à partir de », sélectionnez « Interface Utilisateur - Win32 », puis le Type Diagramme « UserInterfaceWin32 ». Enfin, cliquez sur « Créer Diagramme » pour créer un nouveau diagramme sur lequel commencer modélisation de votre Interface Utilisateur Win32.
|
Ruban |
Conception > Diagramme > Ajouter Diagramme |
|
Menu Contexte |
Cliquez-droit sur Paquetage | Nouveau Diagramme |
|
Autre |
Menu de la barre de légende de la fenêtre Navigateur | Nouveau Diagramme |
Support
La technologie MDG Win32® Interface Utilisateur est disponible dans les éditions Enterprise Architect Professional , Corporate , Unified et Ultimate
Activation de la technologie Interface Utilisateur Win32

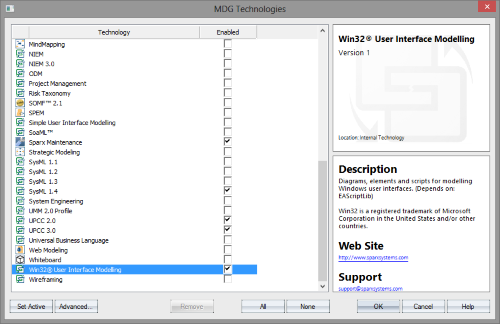

La technologie UI Win32® dans Enterprise Architect est activée ou désactivée à l'aide de la dialogue « MDG Technologies » (sélectionnez l'option de ruban « Spécialiser > Technologies > Gérer la technologie »).
Technologie par défaut
Vous pouvez définir la technologie UI MDG Win32® comme technologie par défaut active pour accéder directement aux pages de la boîte à outils.
