Fenêtre Propriétés des Attributes

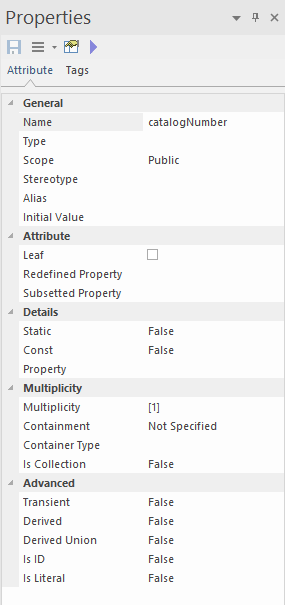

La fenêtre Propriétés ancrée offre un moyen pratique et immédiat d'afficher et de modifier les propriétés communes des objets de modélisation , y compris les attributs. Lorsque vous cliquez sur un attribut dans la fenêtre Navigateur ou un diagramme , la fenêtre Propriétés affiche immédiatement les propriétés de l'attribut dans l'onglet 'Attribut'.
Vous pouvez également afficher rapidement les propriétés d'autres types d' object , tels que des éléments, des connecteurs et des diagrammes sur la même fenêtre sans avoir à ouvrir et fermer des boîtes de dialogue séparées.
Accéder
Ruban |
Après avoir sélectionné la fenêtre Propriétés à l'aide de l'une de ces méthodes, cliquez sur le premier attribut requis. Début > Application > Conception > Propriétés ou Design > Elément > Editeurs > Attributes : cliquez-droit sur un attribut | Propriétés fenêtre ou Explorer > Portails > Windows > Propriétés > Propriétés |
Raccourcis Clavier |
ou Ctrl+Entrée, puis cliquez sur l'attribut requis |
réglages généraux
Champ |
La description |
Voir également |
---|---|---|
Nom |
Affiche le nom de l'attribut sélectionné. Si nécessaire (par exemple, s'il s'agit d'un nom d'espace réservé), remplacez ce nom par un nouveau nom. |
|
Type |
Affiche le type affecté de l'attribut. Si nécessaire, cliquez sur la flèche déroulante et sélectionnez soit un type différent, soit l'option « Sélectionner un Type » pour afficher le navigateur « Sélectionner un Type » afin de localiser un élément classificateur comme type. |
Sélectionnez < Item > Dialogue Types de données de codage |
Stéréotype |
Si l'attribut a un stéréotype, ce champ affiche le nom du stéréotype. Pour ajouter ou modifier le stéréotype, cliquez sur l'icône de navigation et utilisez la boîte de dialogue « Stéréotype pour <attributename> » pour sélectionner le stéréotype dans le profil approprié. Vous pouvez sélectionner plusieurs stéréotypes ; sur le dialogue , ils sont listés sur des lignes séparées du champ 'Stereotype' |
Sélecteur de stéréotype |
Portée |
Affiche la portée de l'attribut. Si vous devez modifier la portée, cliquez sur la flèche déroulante à droite du champ et sélectionnez la valeur appropriée. |
|
Alias |
Affiche tout autre nom ou référence pour l'attribut. Si vous devez ajouter ou modifier l'alias, écrasez le champ. |
|
Valeur initiale |
Affiche la valeur initiale de l'attribut. Si vous devez ajouter ou modifier la valeur , écrasez le champ. |
Réglages avancés
Champ |
La description |
Voir également |
---|---|---|
Endiguement |
Affiche le type de confinement spécifié pour l'attribut. Si vous devez modifier ce paramètre, cliquez sur la flèche déroulante à droite du champ et sélectionnez la valeur appropriée. |
|
Statique |
L'indicateur indiquant si l'attribut est un membre statique ; pour changer cet indicateur, tapez 'F' ou 'T' dans le champ, selon le cas. |
|
Propriété |
Si l'attribut a une création de propriété automatique, cliquez sur le bouton pour définir comment il doit être implémenté pour le langage de programmation pour lequel vous modélisation . La boîte de dialogue "Créer une implémentation de propriété" s'affiche. |
Créer Propriétés |
Const. |
L'indicateur indiquant si cet attribut est constant (en lecture seule, interdit de modification). Pour modifier cet indicateur, tapez 'F' ou 'T' dans le champ, selon le cas. |
|
Est littéral |
(Pour les éléments d'énumération.) L'indicateur indiquant si l'attribut est un littéral d'énumération. Pour modifier cet indicateur, tapez 'F' ou 'T' dans le champ, selon le cas. |
|
Transitoire |
(Pour le code Java.) L'indicateur indiquant si l'attribut peut changer ou non, quelle que soit l'exécution du code. Pour modifier cet indicateur, tapez 'F' ou 'T' dans le champ, selon le cas. |
|
Dérivé |
L'indicateur indiquant si l'attribut est dérivé d'un ou plusieurs autres attributs ; par exemple, le nom complet peut être dérivé des attributs nom et prénom. Pour modifier cet indicateur, tapez 'F' ou 'T' dans le champ, selon le cas. |
|
Union dérivée |
L'indicateur indiquant si l'attribut est une union dérivée (c'est-à-dire dérivée d'une union stricte de toutes les propriétés qui sont contraintes de le sous-ensemble). Pour modifier cet indicateur, tapez 'F' ou 'T' dans le champ, selon le cas. Par exemple, vous pouvez définir ce champ sur True pour une classe 'Schoolbus' avec un attribut 'Passagers [0..48]' qui est une union dérivée avec ces attributs en sous-ensemble :
|
|
est ID |
L'indicateur indiquant si l'attribut peut être utilisé pour identifier de manière unique une instance de la classe contenante. Pour modifier cet indicateur, tapez 'F' ou 'T' dans le champ, selon le cas. |
|
Multiplicité |
Cliquer sur le bouton pour afficher la boîte de dialogue 'Multiplicité' et définir la multiplicité de l'attribut.
|
|
Est la collecte |
L'indicateur indiquant si l'attribut est une collection (tableau), afin qu'il puisse contenir plusieurs valeurs concurrentes, ou une seule valeur . Pour modifier cet indicateur, tapez 'F' ou 'T' dans le champ, selon le cas. |
|
Type de conteneur |
Si l'attribut est une collection, tapez le nom du type de conteneur pour la collection. |
Notes
- La 'boîte de dialogue Propriétés ' pour les attributs a également un onglet 'Redéfinit', qui répertorie toute propriété redéfinie ou propriété de sous-ensemble ajoutée à l'attribut sélectionné ; cliquez sur le bouton Ajouter approprié pour ajouter ou modifier les propriétés dans les listes, en sélectionnant chaque propriété dans la boîte de dialogue « Sélectionner une propriété »
- La boîte de dialogue comporte également un onglet 'Contraintes' sur lequel vous définissez les contraintes sur l'attribut
