Validation Modèle

Le Zachman Framework s'enregistre auprès d' Enterprise Architect pour recevoir les demandes de validation de modèle des utilisateurs.

Configurer la validation Modèle

Pour configurer Enterprise Architect pour effectuer la validation du modèle Zachman Framework, sélectionnez :

  • 'Conception > Paquetage > Gérer > Valider > Configurer les règles de validation'
La boîte de dialogue ' Modèle Validation Configuration' s'affiche.

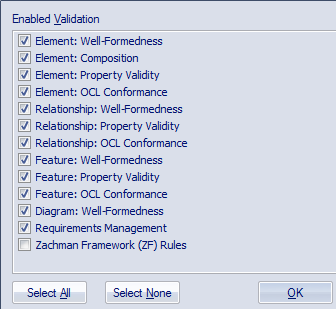

Zachman Framework Model Validation Configuration dialog in Sparx Systems Enterprise Architect.

Pour effectuer la validation sur les modèles Zachman Framework uniquement, cliquez sur le bouton Sélectionner aucun, puis cliquez sur la case à cocher pour 'Règles Zachman Framework (ZF)'. Cliquez sur le bouton OK .

Valider le modèle de cadre Modèle

Vous pouvez valider, par rapport aux règles du Zachman Framework :

  • Un élément et tous les connecteurs qui y sont attachés
  • Un diagramme et tous ses éléments, ou
  • Un Paquetage et tous ses diagrammes et éléments
Pour cela, cliquez sur l'élément, le diagramme ou Paquetage puis sélectionnez :
  • 'Conception > Paquetage > Gérer > Valider > Valider le Paquetage actuel '
La boîte de dialogue 'Statut de validation du Modèle ' s'affiche, montrant la progression de la validation.
