Validation du Modèle dans UPDM
Enterprise Architect en supporte la validation des modèles UPDM, validant et signalant les erreurs par rapport à plus de 160 règles différentes.
Configurer la validation Modèle
Avant de pouvoir valider un modèle, vous devez d'abord sélectionner les règles à valider. Sélectionnez 'Conception > Paquetage > Gérer > Valider > Configurer les règles de validation' et décochez la case de toutes les règles de validation à l'exception de l'ensemble UPDM.
Effectuer la validation Modèle
Ouvrez un diagramme ou sélectionnez soit un Paquetage , soit plusieurs éléments dans la fenêtre Navigateur , puis sélectionnez l'option de ruban 'Conception > Paquetage > Gérer > Valider > Valider le Paquetage actuel' (ou appuyez sur

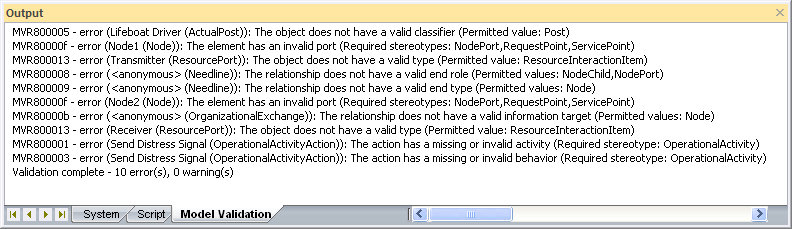

). Les résultats de la validation sont affichés dans la fenêtre Sortie système, qui s'ouvre si elle n'est pas déjà affichée. Pour accéder à l'élément qui a provoqué une erreur de validation, double-cliquez sur le message d'erreur dans la fenêtre Sortie système.
