Interaction et expérience utilisateur

Visualisez les interfaces utilisateur pour les téléphones intelligents, les tablettes et les ordinateurs portables à l'aide de wireframes

Les pages Wireframe Toolbox fournissent une large gamme d'icônes que vous pouvez utiliser dans la modélisation filaire pour représenter l'apparence d'un équipement à un point particulier de l'exécution d'une application. Les appareils que vous pouvez modéliser incluent :

  • Téléphones et tablettes Android
  • iPhones et tablettes Apple
  • Téléphones Windows
  • Boîtes de dialogue d'écran
  • Pages Web - pour modéliser le fonctionnement des pages Web

Modélisation

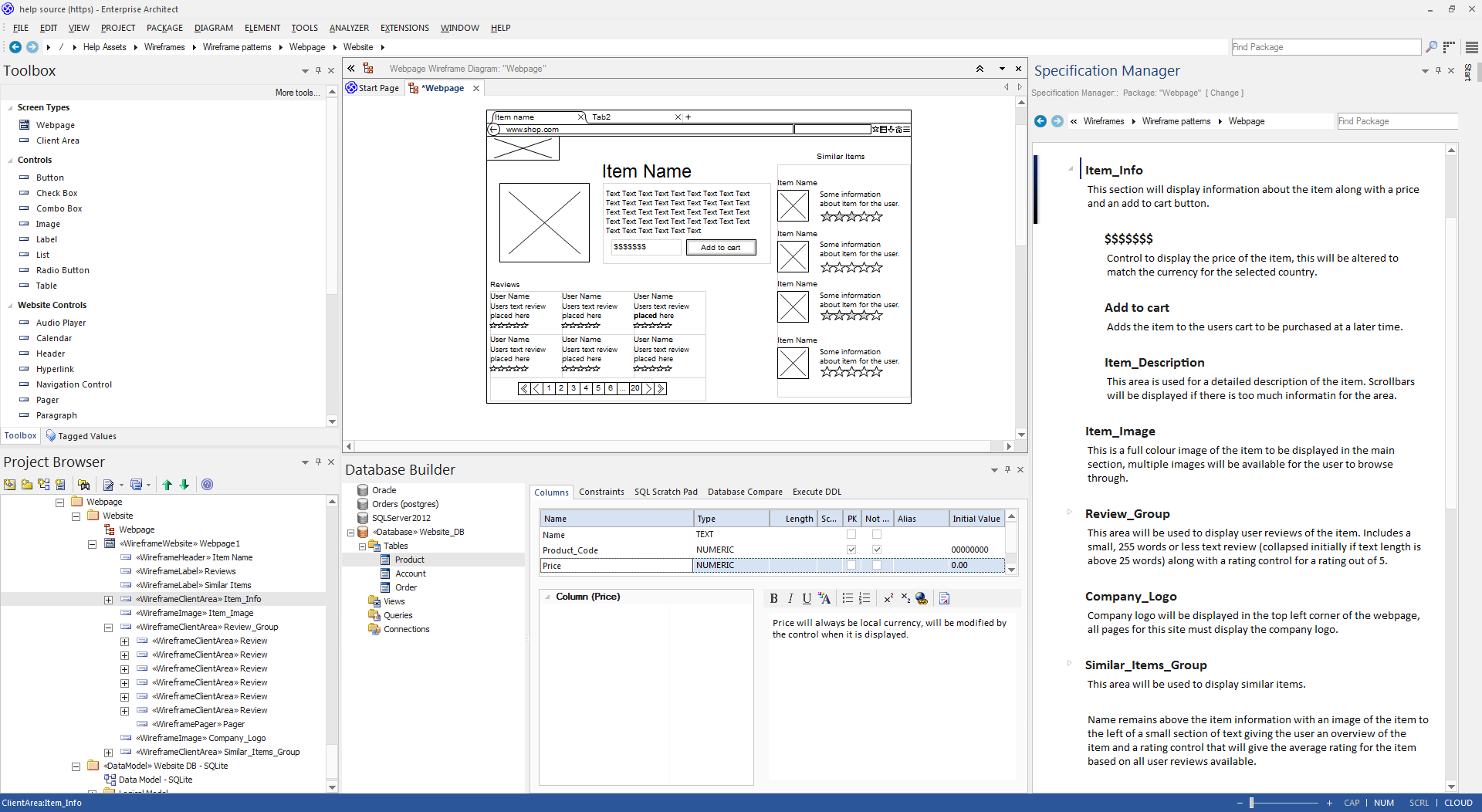

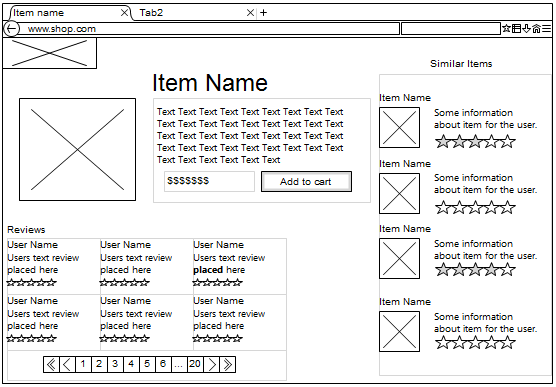

Cette collection d'images montre une variété de commandes filaires.


Accéder

Sur la boîte à outils Diagramme , cliquez sur Search pour afficher la boîte de dialogue ' Trouvez Item de Boîte à Outils ' et spécifiez ' Wireframing ', ' Android ', ' Apple ', ' Dialogue ', ' Windows Phone ' ou ' Webpage '.

Ruban

Conception > Diagramme > Boîte à outils

Raccourcis Clavier

Ctrl+Maj+3

Notes

  • Chacune des boîtes à outils Wireframing Diagramme fournit un ou plusieurs Motifs que vous pouvez faire glisser sur un diagramme pour illustrer ce que vous pourriez réaliser ou pour servir de base au modèle que vous développez.
  • La boîte de dialogue ' Propriétés ' pour les éléments Wireframe s'ouvre automatiquement soit sur un onglet 'Wireframe' de niveau supérieur sur lequel vous pouvez éditer directement le rendu de l'élément, soit sur un onglet Valeur Étiquetés ' de second niveau si vous définissez le rendu de l'élément en éditant le XML pour les propriétés de ce type d'élément
  • Certains des éléments que vous créez à partir des pages de la boîte à outils 'Wireframe' sont correctement rendus après avoir modifié les Valeur Étiquetés qui définissent leurs caractéristiques
  • Au fur et à mesure que vous développez vos diagrammes d'interface, vous pouvez établir les positions et la disposition des éléments à main levée en faisant glisser et en "poussant" les éléments, ou imposer une certaine régularité à l'aide des options de diagramme "Snap To Grid".
