Intégration Simulink

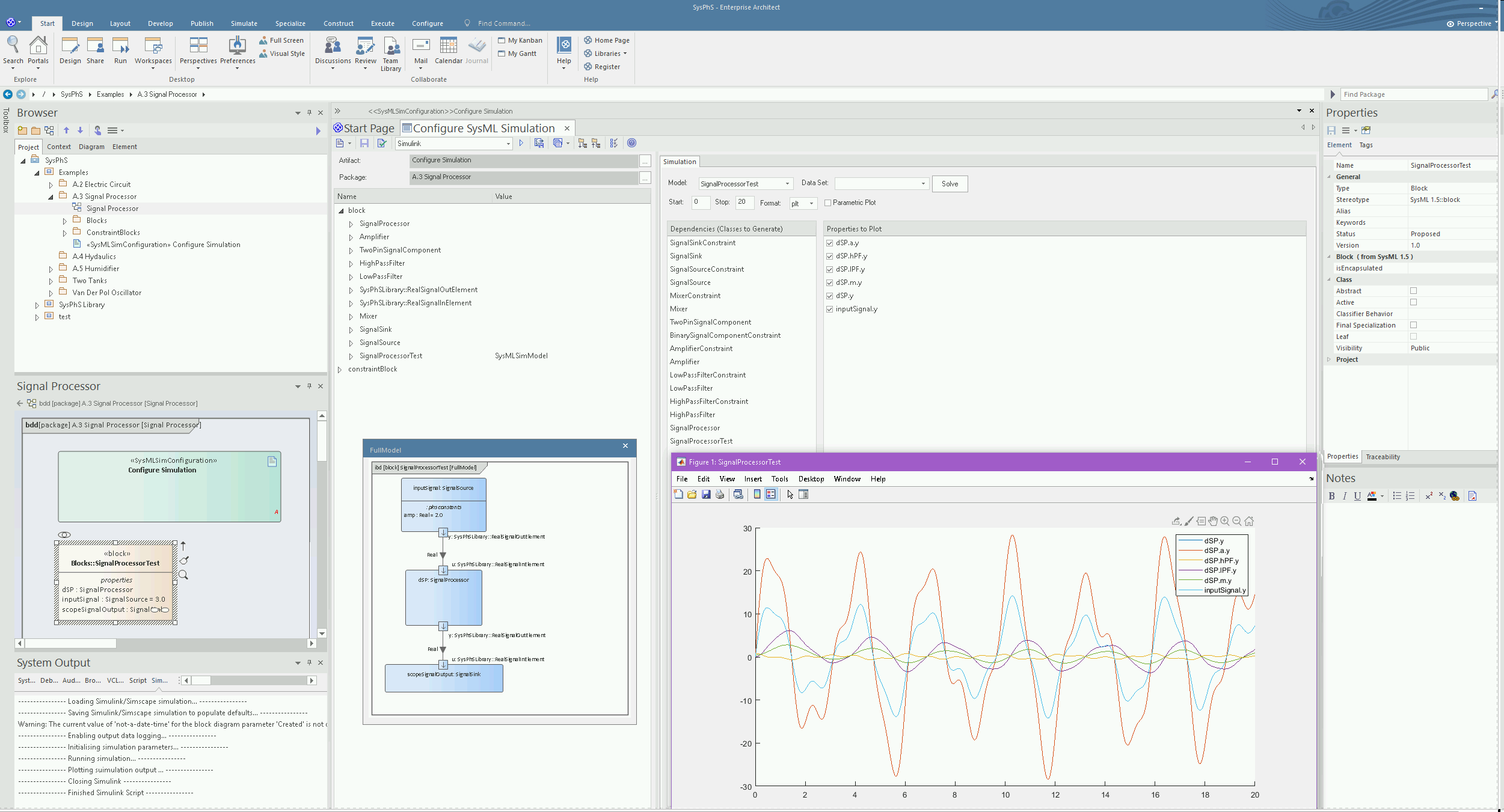

Enterprise Architect traduira un modèle SysML au format Simulink et exécuter automatiquement la simulation, en traçant les sorties des variables sélectionnées. Le fichier Simulink généré peut également être ouvert directement dans Simulink, ce qui permet de modifier et d'affiner les paramètres de simulation et la fonctionnalité de sortie.

Étant donné que Simulink utilise une approche de diagramme de Bloc où le flux de signaux est unidirectionnel, ce que Enterprise Architect prend en supporte est l'exportation de modèles vers Simulink pour simuler des messages dirigés entre les blocs, produisant des graphiques des résultats de la simulation.

Vous avez un accès par glisser-déposer aux blocs de bibliothèque Simulink intégrés communs directement via les modèles Enterprise Architect ou vous pouvez référencer vos propres blocs personnalisés avec des paramètres de stéréotype sous la norme SysPhS.

La Simulation avec Simulink est une alternative à l'utilisation d'OpenModelica, qui est également disponible dans Enterprise Architect .
