Analyseur d'expressions Parser
Statemachine d'état pour l' Parser d'expressions régulières
La classe RegularExpressionParser est définie avec un attribut : bMatch.

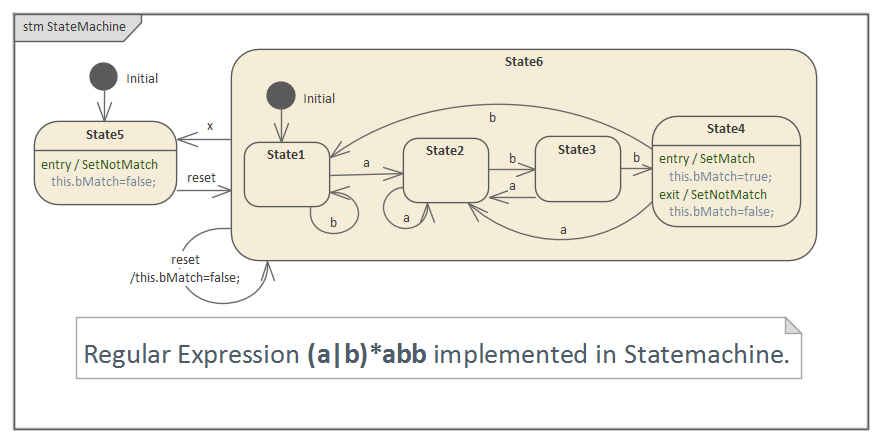

Une Statemachine est utilisée pour décrire l'expression régulière (a|b)*abb
- Les déclencheurs de transition sont spécifiés en tant qu'événements a , b , x et reset
- Lors de l'entrée dans State4, bMatch est défini sur True ; à la sortie de State4, bMatch est défini sur False
- À l'entrée de State5, bMatch est défini sur False
- Lors de la transition automatique de State6, bMatch est défini sur False
Personnaliser index.html et statemachineGUI.js
Apportez ces modifications aux fichiers générés :
- Créer un champ de saisie HTML et une image pour indiquer le résultat
- Créer JavaScript comme gestionnaire d'événements oninput du champ
- Créez la fonction 'SetResult ' pour basculer l'image réussite/échec
- Créez la fonction 'getEventStr', qui renverra 'a' sur ' a ' et 'b' sur ' b ', mais renverra 'x' sur tout autre caractère
- A l'initialisation, diffuser ' reset '
- Sur l'événement de diffusion, demandez la variable d'exécution 'regxParser.bMatch'
- Dans 'regxParser.bMatch', nous recevrons 'True' ou 'False' et le passerons dans 'SetResult' pour mettre à jour l'image
L'exemple complet
L'exemple est accessible depuis la page 'Resources' du site de Sparx Systems , en cliquant sur ce lien :
